Placa vibratória, pilão ou rolo: que equipamento para cada tipo de solo?

Numa obra de terraço, vala ou via ligeira, a mesma pergunta surge uma e outra vez: placa vibratória ou pilão… e quando é preciso passar ao rolo? Em outras palavras: que compactador de solo escolher para trabalhar rápido, com qualidade e cumprindo as exigências do mercado (DTU, controlos de capacidade de carga, garantias decenais, etc.)?

Este guia foi pensado para empresas de urbanização e obras públicas, pedreiros, alugadores de maquinaria e paisagistas que trabalham diariamente na compactação de solos em obra. O objetivo: ajudá lo a escolher entre placa vibratória, pilão e rolo, com exemplos práticos e recomendações de máquinas ENAR.

Porque escolher o compactador adequado é crucial para a durabilidade da obra

Um solo mal compactado significa:

• Lajes que se fissuram.
• Calçadas ou pavimentos que afundam.
• Asfaltos que ficam marcados com a passagem de veículos.

Pelo contrário, uma compactação adaptada ao tipo de solo, à espessura da camada e à carga de utilização oferece:

• Fundações estáveis.
• Menos reparações.
• Controlo de qualidade aprovado à primeira.
• Uma imagem profissional perante o cliente.

O contexto normativo aponta claramente para a profissionalização da compactação, inclusivamente nos “pequenos” trabalhos de jardinagem ou em habitação unifamiliar. Por isso, é melhor escolher desde o início a máquina adequada do que compensar mais tarde com sobre espessuras ou reparações dispendiosas.

Compreender os diferentes tipos de solos a compactar

O tipo de solo é o primeiro critério para decidir entre placa vibratória, pilão ou rolo.

Sols granulares (areia, brita, tout venant)

Os solos granulares são formados por partículas que se mantêm por fricção: areias, britas, tout venant 0/20 – 0/31,5, materiais britados, tout uno bem drenado.

Para estes solos, as placas vibratórias e os rolos vibratórios são os mais eficazes:

• Respondem muito bem à vibração: as partículas reajustam se e densificam se.
• São os solos típicos das camadas de forma, camadas de fundação e camas para colocação de pavimentos.

Sols coesivos (lodos, argilas)

Os solos coesivos (argilas, lodos, terras finas plásticas) “aderem” e mantêm se por coesão.

Nestes solos, uma placa vibratória ligeira, por si só, raramente é suficiente para atingir a densidade requerida, especialmente em profundidade. A melhor opção é o pilão.

• Absorvem parte da energia vibratória e deformam se facilmente quando estão demasiado húmidos.
• Para os compactar corretamente, é necessária uma ação de impacto, vertical e mais localizada: o domínio do pilão.

Recheio de valas, caminhos, terraços, vias ligeiras

Na prática, encontram se frequentemente solos mistos:

• Recheios de valas (mistura de solo existente, tout venant, etc.).
• Terraços com camada drenante + tout venant.
• Caminhos pedonais ou para veículos ligeiros.
• Vias ligeiras em urbanizações, acessos e pátios.

Estes casos reais combinam:

• Várias camadas de materiais (solo existente, camada de forma, fundação, camada de ajuste).
• Restrições de acesso (fachadas, vedações, taludes e lancis).
• Exigências de controlo e medição.

Entre o tipo de obra e o tipo de solo decide‑se a escolha da máquina. Vamos a isso.

Placa vibratória: usos, vantagens e limitações

A placa vibratória é o compactador mais versátil em obra. Aplica uma vibração superficial, ideal para:

• Solos granulares (areias e tout venant).
• Asfaltos e camadas betuminosas.
• Solos mistos ligeiros (misturas areia/terra).

Quando usar uma placa vibratória? Casos típicos

Placa vibratória para terraço

• Compactação da camada drenante e do tout venant sob um terraço em betão ou com lajetas.
• Preparação do suporte para um terraço de madeira sobre apoios (evitando abatimentos).

Caminhos pedonais e trilhos

• Tout venant 0/20 ou 0/31,5, cama de areia, pavimentos ou lajes.

Reparação de asfalto ou pavimentos em pequenas superfícies

• Reparação de buracos, acessos a pátios, passeios.

Acabamento de recheios em valas largas

• Últimos 20–30 cm quando a vala permite espaço suficiente para a passagem da placa.

Em geral, com uma placa vibratória compacta trabalha‑se por camadas de 15 a 30 cm de material solto, dependendo da máquina e do material, cruzando as passagens.

Vantagens da placa vibratoria

• Elevado rendimento em superfícies abertas: terraços, pátios, parques de estacionamento, etc.
• Compactação uniforme e superfície plana, pronta para receber uma laje, asfalto ou pavimento.
• Equipamento relativamente leve e fácil de transportar.
• Ampla gama de forças centrífugas e larguras de base para adaptar a máquina ao tamanho da obra.

Limitações

• Menos eficaz em solos muito coesivos ou plásticos: a máquina “salta” e não densifica corretamente.
• Profundidade de ação limitada: para recheios muito espessos, é necessário multiplicar as camadas.
• Acesso mais difícil em valas estreitas ou à volta de obstáculos (postes, caixas de visita).

Placas vibratórias ENAR

Para responder às necessidades das obras, a ENAR oferece várias gamas complementares:

ZEN - Placas vibratórias unidirecionais

• Ideais para a compactação de solos granulares e asfaltos.
• Força centrífuga de 16 a 20 kN, placas de 400 ou 500 mm, transporte fácil graças às rodas integradas.
• Adequadas para: terraços, caminhos pedonais, pequenas vias ligeiras.

ZEN L – Placas vibratórias unidirecionais compactas

• Gama de 63 a 92 kg, muito compacta, adaptada a espaços reduzidos e valas estreitas.
• Frequência de 5.800 vib/min, placas de 350 ou 500 mm, rodas e depósito de água opcionais.
• Ideal para: pequenos trabalhos urbanos, compactação à volta de piscinas, zonas de difícil acesso

ZEN C – Placas vibratórias unidirecionais 7.000 vib/min

• Concebidas para solos mistos e asfalto em espaços estreitos, incluindo valas.
• Alta frequência de 7.000 vib/min, excelente manobrabilidade, baixas vibrações mão braço.
• Ideal para: acabamentos de recheio, passeios, transições entre asfalto e pavimento.

No que diz respeito ao conforto, as placas ZEN C e ZEN L incorporam elementos de baixa vibração mão braço, o que ajuda a cumprir os valores regulamentares.

Pilão: usos, vantagens e limitacões

O pilão, ou apisonador, compacta o solo através de golpes verticais (impacto). É especialmente eficaz em:

• Solos coesivos (lodos, argilas)
• Recheios em valas profundas
• Zonas onde é necessário concentrar a energia numa superfície reduzida

Pilão para vala: a escolha acertada

O pilão para vala é praticamente indispensável quando:

• A largura da vala é reduzida (redes de serviços, água, gás, saneamento, condutas elétricas)
• A profundidade é importante, com camadas sucessivas de recheio
• O solo é limoso ou argiloso, ou as condições meteorológicas o tornaram demasiado húmido

Permite:

• Compactar camada a camada (10 a 30 cm)
• Trabalhar muito perto das paredes, muros, etc.
• Reduzir os abatimentos posteriores na faixa de rodagem

Vantagens do pilão

• Excelente penetração em profundidade em solos coesivos.
• Grande manobrabilidade em espaços muito reduzidos, onde uma placa não consegue operar.
• Impacto localizado que permite trabalhar à volta de elementos sensíveis (postes, muros, muros de contenção).

Limitações

• Baixo rendimento em grandes superfícies: perde se produtividade em terraços ou amplas explanadas.
• Mais exigente fisicamente para o operador: maior esforço de guiamento.
• Nível de vibração mão braço frequentemente mais elevado do que o de uma placa vibratória moderna: é necessário controlar os tempos de exposição.

Pilões PH da ENAR

Para trabalhos em valas, a ENAR oferece a gama Pilões PH:

• Máquinas compactas (≈ 73–81 kg), fiáveis e facilmente transportáveis.
• Motores a gasolina de 4 tempos ou a diesel, sola leve e resistente ao desgaste.
• Filtro de ar de três etapas, adequado para trabalhar em recheios com muita poeira.
• Design pensado para uma manutenção económica e maior conforto (salto compensado, redução do ruído graças à posição do depósito).

Recomendados para: recheio de valas, compactação à volta de fundações, intervenções em zonas de difícil acesso.

Como escolher concretamente para o seu próximo projeto?

Tipo de solo, espessura da camada, acessibilidade

1. Identifique o tipo de solo predominante:

• Solo granular (brita, areia, material britado): prioridade para placas vibratórias (ZEN, ZEN L, ZEN C) ou, em grandes superfícies, para o REN 655.
• Solo coesivo (argila, lodo): prioridade para o Pilão PH, eventualmente complementado por uma placa para a camada de nivelamento.

2. Ajuste de acordo com a espessura da camada:

• Com os pilões, normalmente trabalha se com camadas de 10–30 cm para garantir uma boa densificação à volta das redes.
• Com as placas vibratórias (ZEN, ZEN L, ZEN C), trabalha se com camadas de 15–30 cm de material não compactado, consoante o tipo de solo e a potência da máquina.

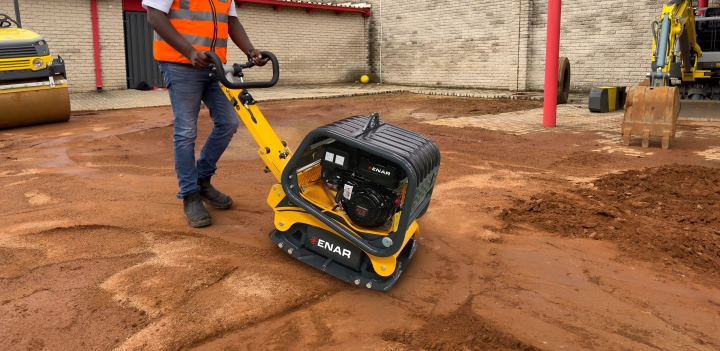

• Com placas vibratórias reversíveis (gama TEN, TEN 35, TEN 45), trabalha se sobre camadas mais espessas, adequadas a britas e fundações que exigem mais energia.
• Com o rolo REN 655, respeitam se os espessores de gravilha e asfalto definidos pelo estudo técnico, ajustando os níveis de vibração.

3. Tenha em conta a acessibilidade e o ambiente:

• Vala < 40 cm de largura, zonas muito congestionadas: Pilões PH.
• Vala mais larga, terraço no fundo do jardim com acesso difícil: ZEN L ou ZEN C.
• Terraço de habitação, caminho pedonal: placa vibratória para terraços tipo ZEN ou ZEN L.
• Via ligeira, estacionamento, passeios: TEN 35 / TEN 45 como base + REN 655 para a finalização do asfalto.

Conforto de utilização, ergonomia e nível de vibração

As questões de saúde laboral e a redução da penosidade estão cada vez mais regulamentadas. A Diretiva 2002/44/CE e a sua transposição para o Código do Trabalho estabelecem:

• Valor de ação: 2,5 m/s² para vibrações mão braço.
• Valor limite: 5 m/s² em 8 horas.

Na prática, isto significa que é aconselhável priorizar:

• Máquinas com pegas anti vibração e indicação de “baixa vibração mão braço” (ZEN C, ZEN L, TEN 35, TEN 45).
• Equipamentos mais silenciosos (PH com depósito que atua como barreira acústica, placas TEN 35 e TEN 45 indicadas como silenciosas).
• Soluções ergonómicas (rodas integradas, pegas bem posicionadas, comandos progressivos).

As soluções TrackPro da ENAR (disponíveis nos Pilões PH e no REN 655) também facilitam a gestão de frotas para empresas e alugadores: acompanhamento de horas, planeamento de manutenções, controlo das condições de utilização — respondendo perfeitamente às expectativas de um mercado muito orientado para o aluguer e para a otimização do equipamento.

Em resumo

A escolha correta entre placa vibratória, pilão ou rolo baseia se em três variáveis simples: tipo de solo, espessura da camada e acessibilidade.

Apoiado nas gamas ENAR — PH para valas, ZEN / ZEN L / ZEN C para solos granulares e mistos, TEN 25/30/35/45 para camadas mais espessas, e REN 655 para superfícies e asfaltos — cobre a maioria das necessidades de compactação em obra que se encontram atualmente no mercado, com máquinas concebidas para produtividade, ergonomia e conformidade regulamentar.
