Escolha a agulha vibratória perfeita: tudo o que você precisa saber

Neste artigo explicamos como o diâmetro da agulha vibratória influencia o raio de ação do equipamento e como selecionar o tipo adequado de acordo com a estrutura a ser vibrada: pilares, paredes ou lajes.

Antes de aprofundar os critérios para escolher a agulha, é fundamental entender como funciona o sistema completo. Um vibrador de concreto é composto por três elementos principais:

Motor ou fonte de energia: Pode ser elétrico (trifásico, monofásico ou a bateria), pneumático ou de combustão (gasolina ou diesel). É responsável por gerar a potência necessária para o funcionamento do vibrador.

Transmissão: Conecta o motor à agulha e transmite a energia gerada. Seu comprimento pode variar entre 0,5 m e 16 m.

Agulha vibratória: É o componente que é introduzido no concreto e cuja função é gerar as oscilações que permitem a compactação. O diâmetro da agulha varia entre 25 mm e 100 mm. Existe a opção de agulha com ponta de borracha, recomendada para trabalhos em áreas estreitas, pois ajuda a evitar danos na fôrma e em outros elementos.

A agulha vibratória transmite as oscilações ao concreto, reduzindo o atrito interno entre partículas. Isso transforma a mistura em um estado fluido temporário, permitindo que o concreto:

• Se adapte perfeitamente às armaduras e moldes.
• Penetre em áreas de difícil acesso.
• Expulse o ar em forma de bolhas para a superfície.

Como escolher a agulha vibratória para concreto?

Selecionar corretamente o diâmetro da agulha vibratória é fundamental para garantir uma compactação eficaz do concreto. Essa escolha influencia diretamente na qualidade estrutural, no acabamento superficial, no esforço exigido pelo operador e na durabilidade da obra.

• A distância entre armaduras determina o diâmetro máximo da agulha que pode ser utilizado. É importante considerar que a agulha oscila durante o uso, portanto deve-se deixar uma margem de segurança para evitar impactos nas fôrmas.
• A altura da estrutura determina o comprimento da transmissão necessária. Recomenda-se utilizar uma transmissão pelo menos 1 metro mais longa que a profundidade em que a agulha deve ser introduzida. Se forem necessárias transmissões superiores a 6 metros, é necessário utilizar vibradores de alta frequência.
• O tipo de acionamento disponível também influencia na escolha. Normalmente será elétrico, mas se não houver fornecimento de energia elétrica, pode-se optar por motor de combustão (gasolina ou diesel), baterias ou compressor de ar comprimido.

Uma vez definidos o diâmetro do vibrador, o comprimento da transmissão e o tipo de acionamento desejado, podemos escolher o equipamento mais adequado para cada uso.

Selecionar a agulha vibratória correta é fundamental para garantir uma compactação eficaz do concreto. Esse processo não apenas melhora o desempenho na obra, como também influencia diretamente na qualidade estrutural do elemento concretado.

Uma vibração adequada, realizada com a agulha correta, permite:

• Eliminar o ar preso na mistura, reduzindo o risco de falhas.
• Melhorar a resistência e durabilidade do concreto endurecido.
• Evitar fissuras e defeitos superficiais que possam comprometer a integridade estrutural.
• Garantir uma mistura homogênea, com distribuição uniforme de agregados e argamassa.

Diâmetro, amplitude e raio de ação: chaves para escolher a agulha vibratória

Um dos fatores mais importantes ao escolher a agulha vibratória é seu diâmetro, pois determina tanto o volume de concreto que pode ser compactado quanto seu raio de ação. No entanto, também é fundamental compreender como funciona a amplitude de vibração, pois ela influencia diretamente na eficácia do processo.

O que é a amplitude da agulha vibratória?

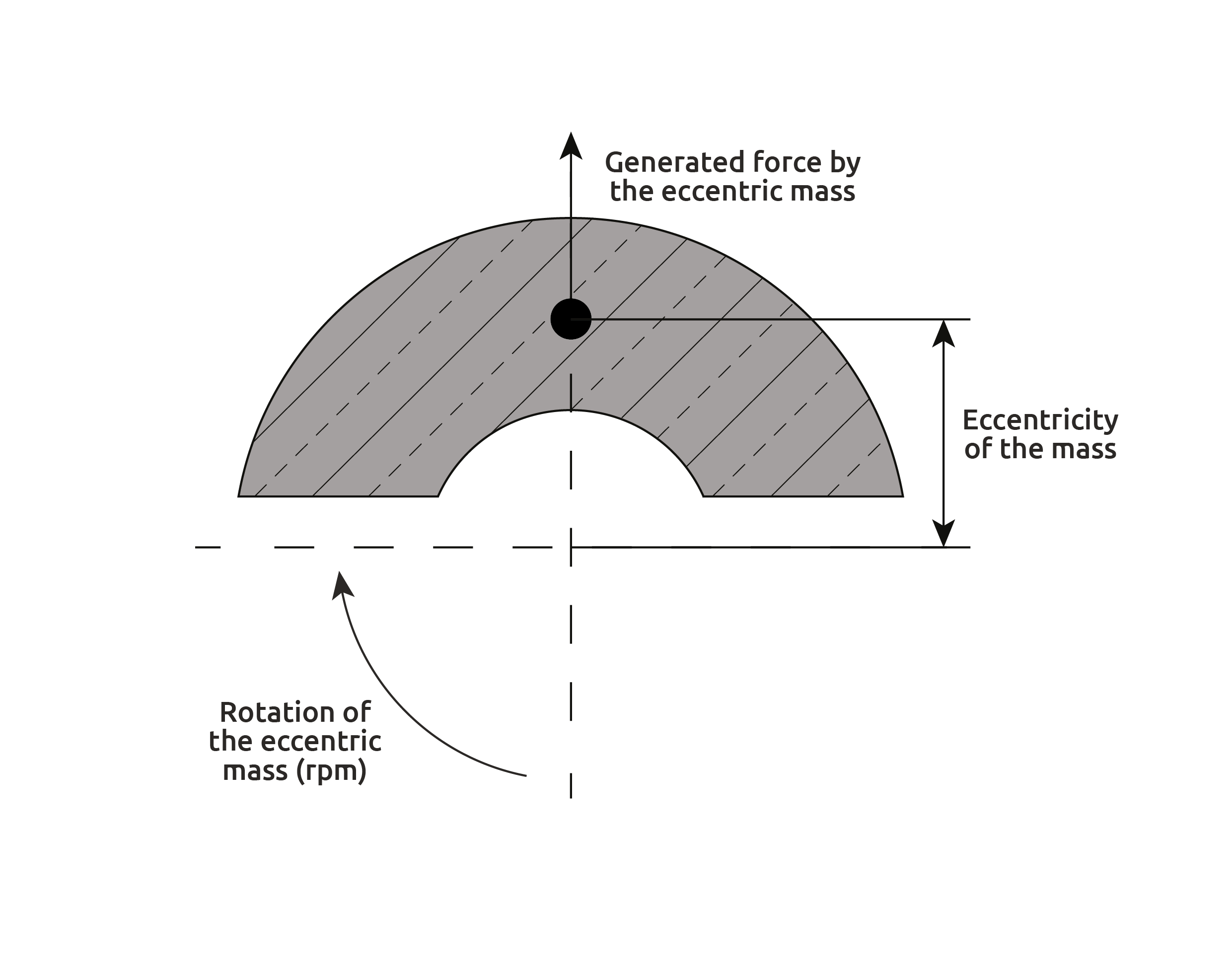

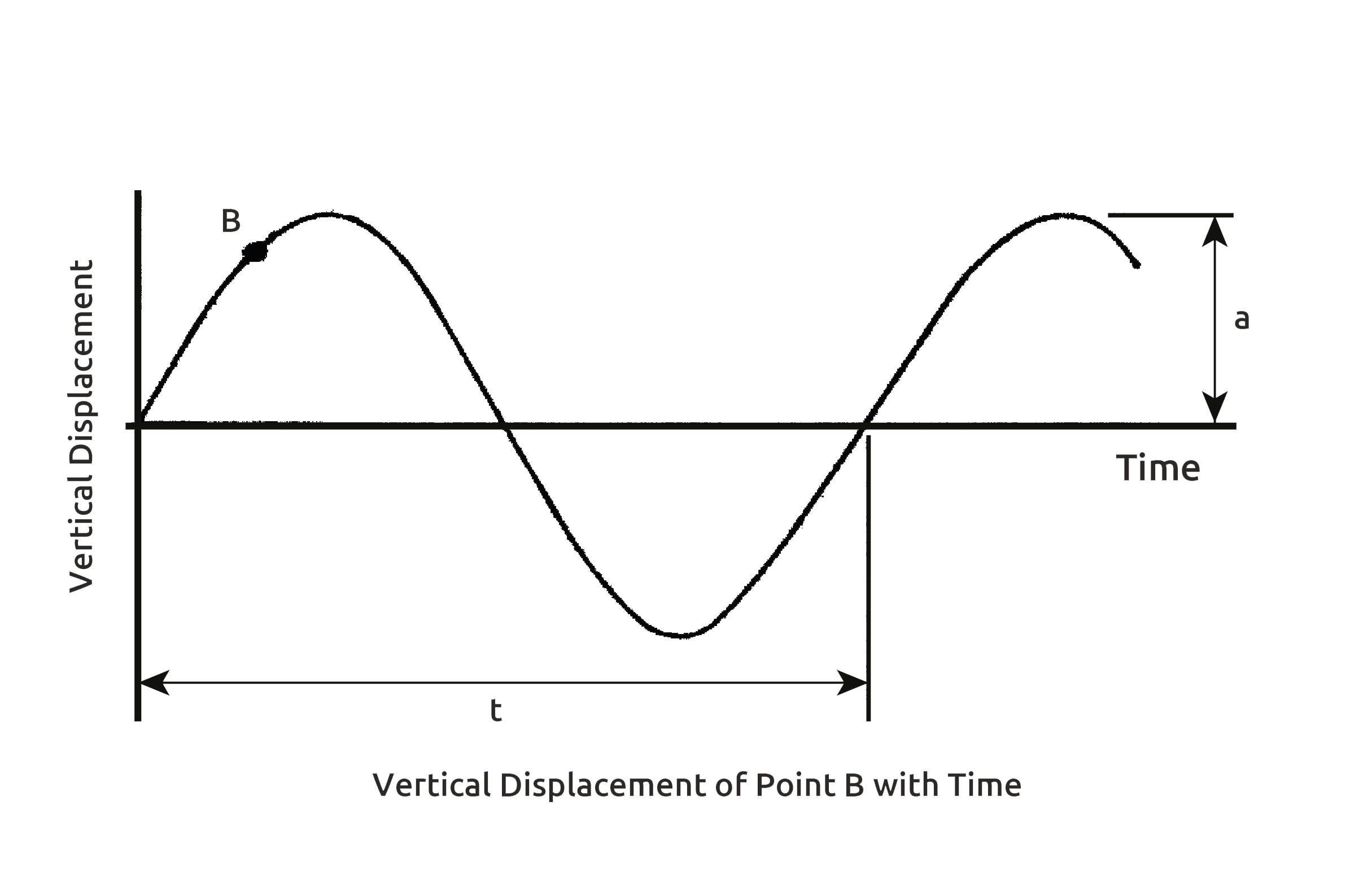

A amplitude é o desvio máximo que a agulha experimenta em relação à sua posição neutra durante a vibração. Essa vibração é gerada por uma massa excêntrica que gira em alta velocidade dentro do cabeçote, provocando um movimento oscilante.

Fatores que influenciam a amplitude:

• É proporcional à massa excêntrica e sua excentricidade.
• É inversamente proporcional ao peso da agulha: quanto mais leve, maior será a amplitude.
• A amortecimento no concreto: a amplitude real diminui ao introduzir a agulha na mistura.

O que é o raio de ação do vibrador?

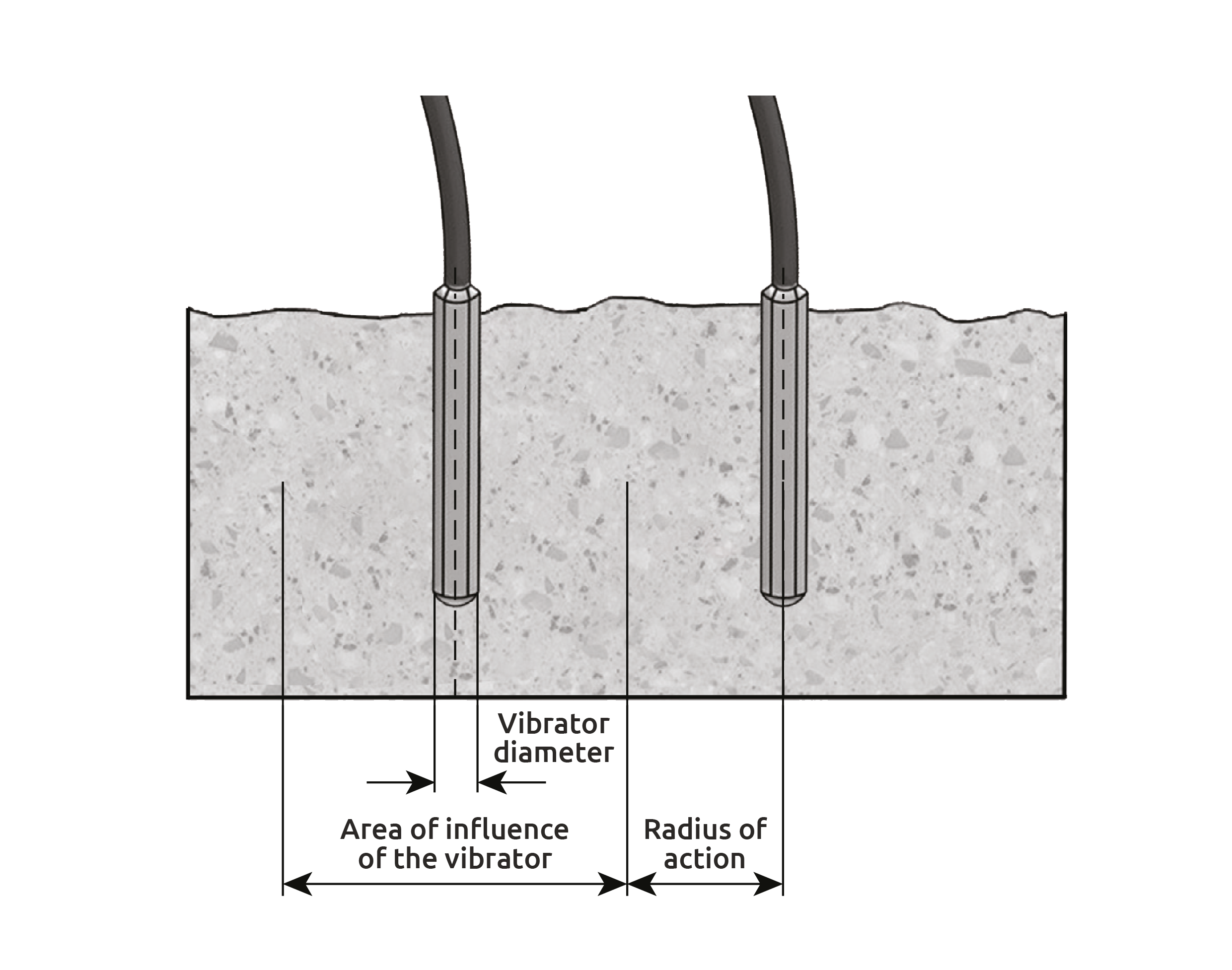

O raio de ação do vibrador é a distância da agulha até o ponto onde as oscilações deixam de ter efeito sobre a massa de concreto. Ou seja, além desse raio, o concreto não é compactado adequadamente.

Como medir o raio de ação na obra? Uma forma prática de verificar é a seguinte:

1. Introduzir uma barra de ferro vertical (∅20 mm) no concreto.
2. Ativar o vibrador próximo à barra.
3. Observar até que distância do vibrador a barra afunda devido à vibração.
4. O ponto a partir do qual a barra deixa de afundar marca o limite do raio de ação.

Outra maneira de identificar o raio de ação é observando o aspecto do concreto: a zona corretamente compactada será lisa e com superfície brilhante, enquanto a zona não vibrada apresentará imperfeições.

O raio de ação está diretamente relacionado ao diâmetro da agulha vibratória. Como regra geral, a distância entre os pontos de vibração deve ser de 6 a 10 vezes o diâmetro da agulha, dependendo do tipo de concreto (mais seco ou fluido).

O vibrador deve ser introduzido em intervalos de 1,5 vezes o raio de ação, de modo que a influência de cada ponto de vibração se sobreponha e assegure uma compactação completa do concreto.

Escolha a agulha vibratória de acordo com o tipo de estrutura

Cada estrutura requer uma configuração específica para garantir uma compactação eficaz e evitar defeitos.

A regra geral é utilizar o vibrador de maior tamanho possível que possa ser introduzido, para obter maior rendimento.

Pilares (30x30 – 40x40 cm)

• Diâmetro da agulha: 25–40 mm
• Raio de ação: 20–30 cm

Recomendações:

• Utilize agulhas de pequeno diâmetro para facilitar o acesso entre as armaduras.
• Certifique-se de que o comprimento da agulha permita alcançar a base do pilar.

Paredes

• Diâmetro da agulha: 40–50 mm
• Raio de ação: 30–40 cm

Recomendações:

• Opte por agulhas de diâmetro médio para equilíbrio entre desempenho e manobrabilidade.
• O comprimento da agulha deve se adequar à altura da parede.

Lajes e fundações

• Diâmetro da agulha: 60–75 mm
• Raio de ação: 40–50 cm

Recomendações:

• Utilize agulhas de grande diâmetro para cobrir grandes superfícies rapidamente.
• O comprimento da agulha pode ser curto, pois geralmente não é necessária profundidade.

Conclusão: como escolher a agulha vibratória ideal

Para selecionar corretamente a agulha vibratória, é fundamental considerar os seguintes fatores:

• Tipo de estrutura: pilares, paredes ou lajes exigem configurações diferentes.
• Volume de concreto a compactar: influencia o diâmetro e a potência necessária.
• Acessibilidade da área a ser vibrada: determina o comprimento e a manobrabilidade da agulha.
• Frequência e diâmetro adequados: garantem uma compactação homogênea e sem defeitos.

Uma escolha bem fundamentada não apenas melhora a eficiência na obra, mas também assegura a qualidade estrutural do concreto. Não subestime o poder de uma boa agulha vibratória: é a chave para obter resultados profissionais e duradouros.

Precisa de assessoria técnica personalizada?

Na ENAR somos especialistas em vibração de concreto e máquinas leves para construção. Se você tiver dúvidas sobre qual agulha vibratória escolher para seu projeto, visite nosso site e entre em contato com nossa equipe técnica. Teremos prazer em ajudá-lo a encontrar a solução mais adequada para sua obra.
