Vibrationsplatte, Stampfer oder Walze: Welche Ausrüstung ist für welchen Bodentyp am besten geeignet?

Bei der Terrassenherstellung, dem Verfüllen von Gräben oder leichten Straßenbauarbeiten stellt sich immer wieder dieselbe Frage: Sollte ich eine Vibrationsplatte oder einen Stampfer (Rammer) verwenden – und wann ist es sinnvoller, auf eine Walze umzusteigen?

Praktisch gesprochen: Welche Bodenverdichtungsmaschine sollten Sie wählen, um effizient zu arbeiten, hochwertige Ergebnisse zu liefern und die aktuellen Marktstandards einzuhalten – etwa DTU‑Spezifikationen, Anforderungen an die Tragfähigkeit und langfristige Struktur‑Garantien?

Dieser Leitfaden richtet sich an Tief‑ und Straßenbauunternehmen, Landschaftsbaubetriebe, Maurerfirmen, Mietparks sowie Erd- und Tiefbau‑Spezialisten, die täglich Verdichtungsarbeiten ausführen. Sein Ziel ist klar: Ihnen bei der Wahl der richtigen Ausrüstung zu helfen – Vibrationsplatte, Stampfer (Rammer) oder Walze – gestützt auf praxisnahe Beispiele und Empfehlungen auf Basis der ENAR‑Produktreihen.

Warum die Wahl des richtigen Verdichtungsgeräts für die Langzeit Haltbarkeit entscheidend ist

Unzureichende Bodenverdichtung auf der Baustelle führt zwangsläufig zu strukturellen und oberflächlichen Mängeln, wie etwa:

• Rissbildung oder vorzeitiges Versagen von Betonplatten
• Setzungen und Unebenheiten bei Pflastersteinen oder Platten
• Verformungen und Spurrinnenbildung im Asphalt unter Fahrzeugverkehr

Im Gegensatz dazu gewährleistet eine fachgerechte Verdichtung, die an Bodenart, Schichtdicke und vorgesehene Belastungen angepasst ist, eine langlebige Performance und Zuverlässigkeit:

• Stabile und dauerhafte Fundamente
• Weniger Korrekturen und geringere Instandhaltungskosten im Zeitverlauf
• Qualitäts- und Tragfähigkeitsprüfungen bereits bei der ersten Abnahme bestanden
• Ein professionelleres und verlässlicheres Auftreten gegenüber Kunden, Prüfern und Bauherren

Die heutigen regulatorischen Rahmenbedingungen und Kundenerwartungen verlangen zunehmend eine professionelle Bodenverdichtung, selbst bei vergleichsweise kleinen Projekten wie Wohnlandschaften, Einfahrten oder Hausterassen. Die richtige Verdichtungstechnik von Beginn an zu wählen ist daher weitaus effizienter, als später mit übermäßigen Schichtdicken, Überdimensionierung oder kostspieligen Nachbesserungen zu kompensieren.

Verstehen der verschiedenen zu verdichtenden Bodenarten

Die Bodenart ist das wichtigste Kriterium bei der Entscheidung zwischen einer Vibrationsplatte, einem Stampfer oder einer Vibrationswalze.

Jeder Bodentyp reagiert unterschiedlich auf Verdichtung, und die Wahl des falschen Geräts kann zu unzureichender Dichte, vorzeitigen Setzungen oder langfristigen strukturellen Problemen führen.

Granulare Böden (Sand, Kies, Brechgut)

Granulare Böden bestehen aus Partikeln, die überwiegend durch innere Reibung zusammengehalten werden. Typische Beispiele sind Sande, Kiese, gebrochene Gesteinskörnungen und gut drainierte All in Materialien, die häufig im Bauwesen verwendet werden.

Für diese Bodenarten sind Vibrationsplatten und Vibrationswalzen in der Regel die effizientesten Verdichtungslösungen:

• Sie reagieren sehr gut auf Vibration, wodurch sich die Partikel neu anordnen, ineinandergreifen und effektiv verdichten können.
• Diese Materialien werden häufig in Tragschichten, Fundationsschichten und Bettungsschichten für Pflasterarbeiten im Fußgänger und leichten Verkehrsbereich eingesetzt

Kohäsive Böden (Schluff, Ton)

Kohäsive Böden – wie Tone, Schluffe und feine plastische Materialien – werden überwiegend durch Kohäsion und nicht durch Reibung zusammengehalten.

Auf solchen Böden ist eine leichte Vibrationsplatte allein oft nicht ausreichend, um die erforderlichen Verdichtungswerte zu erreichen, insbesondere in tieferen Schichten. In den meisten Fällen ist der Stampfer (Rammer) die geeignete Wahl:

• Kohäsive Böden neigen dazu, Vibrationsenergie zu absorbieren und können sich leicht verformen, besonders bei hohem Feuchtigkeitsgehalt.
• Eine wirksame Verdichtung erfordert daher eine vertikale Schlagkraft, konzentriert auf eine kleine Fläche – genau das Funktionsprinzip eines Stampfers.

Grabenverfüllung, Wege, Terrassen und leichte Straßenbauarbeiten

In realen Bauprojekten kommen gemischte Bodenverhältnisse weitaus häufiger vor als eindeutig granulare oder klar kohäsive Böden. Typische Situationen umfassen:

• Grabenverfüllungen aus einer Mischung von Aushubmaterial und zugeführten Gesteinskörnungen
• Terrassen, die über Drainageschichten und verdichteten Unterbauten errichtet werden
• Fußwege und Zufahrten für leichte Fahrzeuge
• Leichte Straßenbauarbeiten in Wohngebieten

Diese Szenarien beinhalten üblicherweise:

• Mehrere Materialschichten (gewachsener Boden, Unterbau, Fundationsschicht und Bettungsschicht)
• Zugangsbeschränkungen durch Wände, Zäune, Böschungen oder Bordsteine
• Anforderungen an Tragfähigkeitsprüfungen und Qualitätskontrollen

In solchen Fällen hängt die Wahl des richtigen Verdichtungsgeräts sowohl vom dominanten Bodentyp als auch von der konkreten Anwendung auf der Baustelle ab.

Schauen wir uns nun genauer an, wie diese Entscheidung in der Praxis getroffen werden kann.

Vibrationsplatte: Einsatzbereiche, Vorteile und Einschränkungen

Die Vibrationsplatte ist eine der vielseitigsten Verdichtungsmaschinen auf Baustellen. Sie arbeitet durch die Übertragung von Oberflächenvibrationen und eignet sich besonders für:

• Körnige Böden wie Sand und Schotter
• Asphalt- und Bitumenschichten
• Leicht gemischte Böden, typischerweise Sand Erde Gemische

Dank dieser Vielseitigkeit werden Vibrationsplatten häufig im Erd- und Tiefbau, in Landschaftsbauprojekten sowie in Anwendungen des leichten Ingenieurbaus eingesetzt.

Wann eine Vibrationsplatte eingesetzt werden sollte: Typische Anwendungen

Terrassenbau

• Verdichtung der Drainschicht und der Tragschicht unter Beton oder Fliesenterrassen
• Bodenvorbereitung für erhöhte Holzdecks, um zukünftige Setzungen zu vermeiden

Fußwege und Gehwege

• Tragschichten (0/20 oder 0/31,5 Körnungen)
• Bettungssand
• Pflastersteine oder Betonplatten

Asphalt oder Pflasterreparaturen auf kleinen Flächen

• Lokalisierte Schlaglochreparaturen
• Zufahrtsrampen in Höfen oder Einfahrten
• Gehweg und Pflasterbereiche

Abschlusslagen in breiten Gräben

• Verdichtung der letzten 20–30 cm des Verfüllmaterials, sofern die Grabenbreite einen sicheren Plattenbetrieb zulässt

Im Allgemeinen werden kompakte Vibrationsplatten für lose Lagen von etwa 15 bis 30 cm eingesetzt, abhängig vom Maschinengewicht, der Zentrifugalkraft und den Bodenmerkmalen. Für optimale Ergebnisse erfolgen die Arbeitsgänge typischerweise in wechselseitigen Fahrtrichtungen.

Vorteile von Vibrationsplatten

• Hohe Produktivität auf offenen Flächen wie Terrassen, Innenhöfen und Parkplätzen
• Gleichmäßige Verdichtung mit einer flachen, ebenen Oberfläche, bereit für Beton, Asphalt oder Pflaster
• Vergleichsweise leichte Maschinen, die auf der Baustelle einfach zu handhaben und zu transportieren sind
• Große Auswahl an Zentrifugalkräften und Grundplattenbreiten, sodass das Gerät an unterschiedliche Projektgrößen und Baustellenbedingungen angepasst werden kann

Einschränkungen

• Weniger effektiv bei stark bindigen oder plastischen Böden, bei denen die Maschine eher zum Springen neigt, statt das Material zu verdichten
• Begrenzte Verdichtungstiefe, sodass dicke Lagen in mehreren Schichten verdichtet werden müssen
• Eingeschränkte Zugänglichkeit in engen Gräben oder um Hindernisse wie Pfosten, Kontrollschächte oder Fundamentbauteile herum

ENAR Vibrationsplatten

Um den vielfältigen Anforderungen moderner Baustellen gerecht zu werden, bietet ENAR mehrere ergänzende Baureihen von Vibrationsplatten an, die sowohl für beengte städtische Bereiche als auch für die Vorbereitung großer offener Flächen entwickelt wurden.

ZEN – Vorwärtslaufende Vibrationsplatten

Die ZEN Baureihe wurde für eine effiziente Verdichtung von körnigen Böden und Asphaltoberflächen in allgemeinen Erd- und Tiefbauanwendungen entwickelt.

• Ideal für körnige Materialien und bituminöse Schichten
• Zentrifugalkraft von 16 bis 20 kN, mit Grundplatten von 400 oder 500 mm
• Integrierte Transporträder für einfache Handhabung und hohe Mobilität auf der Baustelle
• Besonders geeignet für Terrassen, Fußwege und kleinere Bereiche mit leichtem Verkehr

ZEN L – Kompakte vorwärtslaufende Vibrationsplatten

Die ZEN L Baureihe bietet eine kompakte Lösung für Projekte, bei denen Zugänglichkeit und Manövrierfähigkeit entscheidend sind.

• Einsatzgewicht von 63 bis 92 kg – ideal für enge Bereiche und schmale Gräben
• 5.800 Vibrationen pro Minute (vpm) mit Plattenbreiten von 350 oder 500 mm
• Optionale Transporträder und Wassertank
• Besonders geeignet für kleine innerstädtische Arbeiten, Poolumgebungen und schwer zugängliche Bereiche

ZEN C – Hochfrequente vorwärtslaufende Vibrationsplatten (7.000 vpm)

Die ZEN C Baureihe wurde speziell für die Verdichtung von Mischböden und Asphalt in beengten Einsatzbereichen entwickelt, einschließlich Grabenanwendungen.

• Sehr hohe Betriebsfrequenz (7.000 vpm) für hervorragende Verdichtungsleistung
• Außergewöhnliche Manövrierfähigkeit und Kontrolle, selbst unter engen Arbeitsbedingungen
• Niedrige Hand Arm Vibrationswerte für mehr Komfort und Sicherheit des Bedieners
• Ideal für Grabenabschlüsse, Gehwege sowie Übergangsbereiche zwischen Asphalt und Pflaster

Sowohl die Modelle der ZEN C als auch der ZEN L Reihe verfügen über vibrationsarme Konstruktionselemente. Dadurch können Bauunternehmen und Vermieter die aktuellen Vorschriften zu Hand Arm Vibrationen einhalten und gleichzeitig eine hohe Produktivität auf der Baustelle sicherstellen.

Stampfer: Einsatzbereiche, Vorteile und Einschränkungen

Der Stampfer verdichtet Boden durch vertikale Schläge (percussive Wirkung) und nicht durch Oberflächenvibration. Dieses Arbeitsprinzip macht ihn besonders effektiv in Situationen, in denen Energie auf eine kleine Fläche konzentriert und in die Tiefe übertragen werden muss, insbesondere bei:

• Bindigen Böden wie Schluff und Ton
• Tiefen Verfüllarbeiten in Gräben
• Beengten Arbeitsbereichen, in denen hohe Verdichtungsenergie auf kleiner Grundfläche erforderlich ist

Stampfer für Grabenarbeiten: Die richtige Wahl

Ein Stampfer ist praktisch unverzichtbar, wenn:

• Die Grabenbreite begrenzt ist, wie es häufig bei Versorgungsleitungen der Fall ist (Wasser, Gas, Abwasser und Elektrokabel)
• Die Grabentiefe erheblich ist und die Verdichtung in aufeinanderfolgenden Verfüllschichten erfolgen muss
• Der Boden tonig, schluffig oder feucht ist – Bedingungen, unter denen Vibration allein nicht ausreicht

In diesen Anwendungen ermöglicht der Stampfer es Bauunternehmen:

• Eine schichtweise Verdichtung durchzuführen, typischerweise in Lagen von 10 bis 30 cm
• Sehr nah an Wänden, Rohren, Fundamenten und Bauwerken zu arbeiten, ohne Verlust an Effizienz
• Das Risiko langfristiger Setzungen zu minimieren, insbesondere unter Straßen und belasteten Flächen

Vorteile von Stampfern

• Hervorragende Tiefenverdichtungsleistung auf bindigen und feuchtigkeitsempfindlichen Böden
• Außergewöhnliche Manövrierfähigkeit in sehr engen oder eingeschränkten Bereichen
• Lokal konzentrierte Schlagkraft, wodurch sich präzises und sicheres Arbeiten rund um empfindliche Elemente wie Rohre, Kontrollschächte und strukturelle Kanten ermöglicht

Einschränkungen

• Geringe Produktivität auf großen, offenen Flächen, wo Vibrationsplatten oder Walzen effizienter sind
• Höhere körperliche Belastung für den Bediener aufgrund des erforderlichen Führungsaufwands
• In der Regel höhere Hand Arm Vibrationswerte im Vergleich zu modernen Vibrationsplatten, was kontrollierte Expositionszeiten und gute ergonomische Arbeitsweisen erfordert

ENAR PH‑Stampfer

Für Grabenarbeiten und Einsätze in beengten Bereichen bietet ENAR die PH Serie von Stampfern an, die speziell dafür entwickelt wurde, in anspruchsvollen Bodenverhältnissen eine zuverlässige Leistung zu liefern.

• Kompakte Maschinen (ca. 73–81 kg), die Robustheit, Zuverlässigkeit und einfache Handhabung auf der Baustelle vereinen
• Angetrieben von 4 Takt Benzin oder Dieselmotoren, ausgestattet mit einem leichten und verschleißfesten Stampffuß
• Dreistufiges Luftfiltersystem – ideal für den Einsatz in staubigen Grabenverfüllungen und körnig bindigen Mischböden
• Ausgelegt auf geringe Betriebs und Wartungskosten, mit verbessertem Bedienkomfort dank ausgewogener Sprungbewegung und Geräuschreduzierung durch optimierte Positionierung des Kraftstofftanks

Empfohlene Anwendungen: Grabenverfüllung, Bodenverdichtung rund um Fundamente sowie Arbeiten in schwer zugänglichen oder beengten Bereichen, in denen präzise und tiefgreifende Verdichtung erforderlich ist.

Wie Sie die richtige Maschine für Ihr nächstes Projekt auswählen

Nach den grundlegenden Informationen folgt hier eine praxisorientierte Entscheidungshilfe für die Baustelle, mit der Sie innerhalb weniger Minuten das geeignete ENAR Verdichtungsgerät auswählen können.

Bodenart, Schichtdicke und Zugänglichkeit

Bestimmen Sie die dominante Bodenart

• Körnige Böden (Kies, Sand, gebrochene Gesteinskörnung)

→ Vorrang für vorwärtslaufende Vibrationsplatten (ZEN, ZEN L, ZEN C) oder – auf größeren Flächen – die Vibrationswalze REN 655.

• Bindige Böden (Ton, Schluff)

→ Vorrang für den PH Stampfer, optional gefolgt von einer Vibrationsplatte für die Oberflächenverdichtung oder zum Planieren.

Auswahl an die Schichtdicke anpassen

• Stampfer: typischerweise 10–30 cm verdichtete Schichten
• Vorwärtslaufende Vibrationsplatten (ZEN, ZEN‑L, ZEN‑C): 15–30 cm lose Lagen, abhängig vom Material und der Maschinenleistung

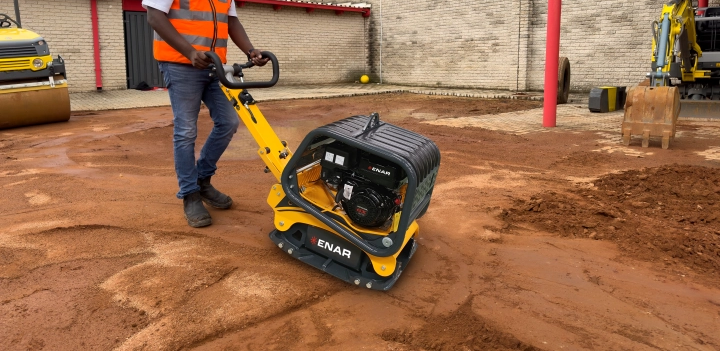

• Reversierbare Vibrationsplatten (TEN 25 / 30 / 35 / 45): geeignet für dickere Schichten, z. B. Fundamente und grobe Gesteinskörnungen, die höhere Verdichtungsenergie erfordern
• REN 655 Vibrationswalze: Schichtdicke gemäß technischen Vorgaben, mit einstellbaren Vibrationsstufen

Zugänglichkeit und Baustellenbeschränkungen berücksichtigen

• Schmale Gräben (< 40 cm) und stark beengte Bereiche → PH‑Stampfer
• Breitere Gräben oder schwieriger Gartenzugang → ZEN‑L oder ZEN‑C
• Haus‑Terrassen und Fußwege → ZEN oder ZEN‑L
• Leicht belastete Straßen, Parkflächen und Gehwege → TEN 35 / TEN 45 für die Tragschichten + REN 655 für den Asphalt‑Feinbau

Bedienkomfort, Ergonomie und Vibrationskontrolle

Die Sicherheitsvorschriften auf Baustellen in ganz Europa verlangen eine zunehmend strenge Überwachung der Hand Arm Vibrationen (HAV):

• Auslösewert: 2,5 m/s²
• Grenzwert: 5 m/s² über einen 8 Stunden Arbeitstag

In der Praxis sollten Bauunternehmen und Vermietfirmen besonderen Wert legen auf:

• Maschinen mit antivibrierenden Führungen und zertifiziert niedrigen HAV Werten (ZEN C, ZEN L, TEN 35, TEN 45)
• Leisere Geräte, wie z. B. PH Stampfer mit schallgedämpftem Kraftstofftank und geräuscharmen TEN Platten
• Ergonomische Konstruktionsmerkmale, einschließlich integrierter Transporträder, gut positionierter Griffe und progressiver Steuersysteme

Digitales Flottenmanagement mit ENAR TrackPro

Das TrackPro System von ENAR – verfügbar für PH Stampfer und die Vibrationswalze REN 655 – unterstützt ein modernes Flotten und Anlagenmanagement durch:

• Präzise Betriebsstundenerfassung
• Planung von Wartungs und Servicemaßnahmen
• Überwachung der Betriebsbedingungen und Nutzungsmuster

Damit ist TrackPro besonders wertvoll für Maschinenvermieter und Bauunternehmen, die auf Produktivität, Nachverfolgbarkeit und Kostenkontrolle setzen.

Empfohlene Maschine je Arbeitstyp

Zusammenfassung

Die Wahl zwischen einer Vibrationsplatte, einem Stampfer oder einer Vibrationswalze hängt letztlich von drei zentralen Parametern ab:

• Bodenart
• Schichtdicke
• Zugänglichkeit der Baustelle und arbeitsbedingte Einschränkungen

Mit den ENAR Produktreihen – PH Stampfer für Grabenarbeiten, ZEN / ZEN L / ZEN C Vibrationsplatten für körnige und gemischte Böden, TEN 25 / 30 / 35 / 45 reversierbare Platten für dickere Schichten und höhere Verdichtungsenergie sowie die REN 655 Walze für große Flächen und Asphalt – können Sie den Großteil der Verdichtungsanforderungen moderner Baustellen effizient abdecken.

Alle ENAR Maschinen sind mit einem klaren Fokus auf Produktivität, Bedienerergonomie und Einhaltung aktueller Sicherheits und Vibrationsvorschriften entwickelt. Dies hilft Bauunternehmen, Tiefbauern und Vermietern, konstante Ergebnisse zu erzielen und gleichzeitig die heutigen technischen und regulatorischen Anforderungen zu erfüllen.
