Wählen Sie die perfekte Rüttelnadel

In diesem Artikel erklären wir, wie der Durchmesser der Rüttelnadel den Wirkungsradius des Geräts beeinflusst und wie man je nach zu verdichtender Struktur – Säulen, Wände oder Platten – den richtigen Typ auswählt.

Bevor wir jedoch auf die Auswahlkriterien eingehen, ist es wichtig zu verstehen, wie das gesamte System funktioniert. Ein Betonrüttler besteht aus drei Hauptkomponenten:

Motor oder Energiequelle: Kann elektrisch (Drehstrom, Wechselstrom oder Akku), pneumatisch oder mit Verbrennungsmotor (Benzin oder Diesel) betrieben werden. Er erzeugt die notwendige Leistung für den Betrieb des Rüttlers.

Übertragung: Verbindet den Motor mit der Nadel und überträgt die erzeugte Energie. Die Länge kann zwischen 0,5 m und 16 m variieren.

Rüttelnadel: Wird in den Beton eingeführt und erzeugt die Schwingungen zur Verdichtung. Der Durchmesser liegt zwischen 25 mm und 100 mm. Es gibt auch Nadeln mit Gummispitze, die für enge Bereiche empfohlen werden, um Schäden an Schalungen und anderen Elementen zu vermeiden.

Die Rüttelnadel überträgt die Schwingungen auf den Beton und reduziert die innere Reibung zwischen den Partikeln. Dadurch wird die Mischung vorübergehend verflüssigt, sodass der Beton:

• Sich perfekt an Bewehrungen und Formen anpasst.
• In schwer zugängliche Bereiche eindringt.
• Luftblasen an die Oberfläche austreibt.

Wie wählt man die Rüttelnadel für Beton aus?

Die richtige Wahl des Nadeldurchmessers ist entscheidend für eine effektive Verdichtung des Betons. Diese Entscheidung beeinflusst direkt die strukturelle Qualität, die Oberflächenbeschaffenheit, den Arbeitsaufwand und die Haltbarkeit des Bauwerks.

Folgende Schritte helfen bei der Auswahl des richtigen Rüttlers:

• Der Abstand zwischen den Bewehrungen bestimmt den maximalen Nadeldurchmesser. Da die Nadel während des Betriebs schwingt, sollte ein Sicherheitsabstand eingehalten werden, um Schäden an der Schalung zu vermeiden.
• Die Höhe der Struktur bestimmt die erforderliche Länge der Übertragung. Es wird empfohlen, eine Übertragung zu verwenden, die mindestens 1 Meter länger ist als die Einführtiefe der Nadel. Bei Längen über 6 Meter sind Hochfrequenzrüttler erforderlich.
• Auch die verfügbare Antriebsart beeinflusst die Auswahl. In der Regel elektrisch, aber bei fehlender Stromversorgung kann ein Verbrennungsmotor (Benzin oder Diesel), Akkus oder ein Druckluftkompressor verwendet werden.

Sobald Durchmesser, Übertragungslänge und Antriebsart festgelegt sind, kann das passende Gerät ausgewählt werden.

Die Wahl der richtigen Rüttelnadel ist entscheidend für eine effektive Betonverdichtung. Dieser Prozess verbessert nicht nur die Arbeitsleistung, sondern beeinflusst auch direkt die strukturelle Qualität des Betonelements.

Eine ordnungsgemäße Verdichtung mit der richtigen Nadel ermöglicht:

• Entfernung von eingeschlossener Luft und Verringerung des Risikos von Lunkern.
• Erhöhung der Festigkeit und Haltbarkeit des gehärteten Betons.
• Vermeidung von Rissen und Oberflächenfehlern, die die strukturelle Integrität gefährden könnten.
• Sicherstellung einer homogenen Mischung mit gleichmäßiger Verteilung von Zuschlagstoffen und Mörtel.

Durchmesser, Amplitude und Wirkungsradius: Schlüssel zur Auswahl der Rüttelnadel

Einer der wichtigsten Faktoren bei der Auswahl der Rüttelnadel ist ihr Durchmesser, da er das zu verdichtende Betonvolumen und den Wirkungsradius bestimmt. Ebenso wichtig ist das Verständnis der Vibrationsamplitude, da sie die Effizienz des Prozesses direkt beeinflusst.

Was ist die Amplitude der Rüttelnadel?

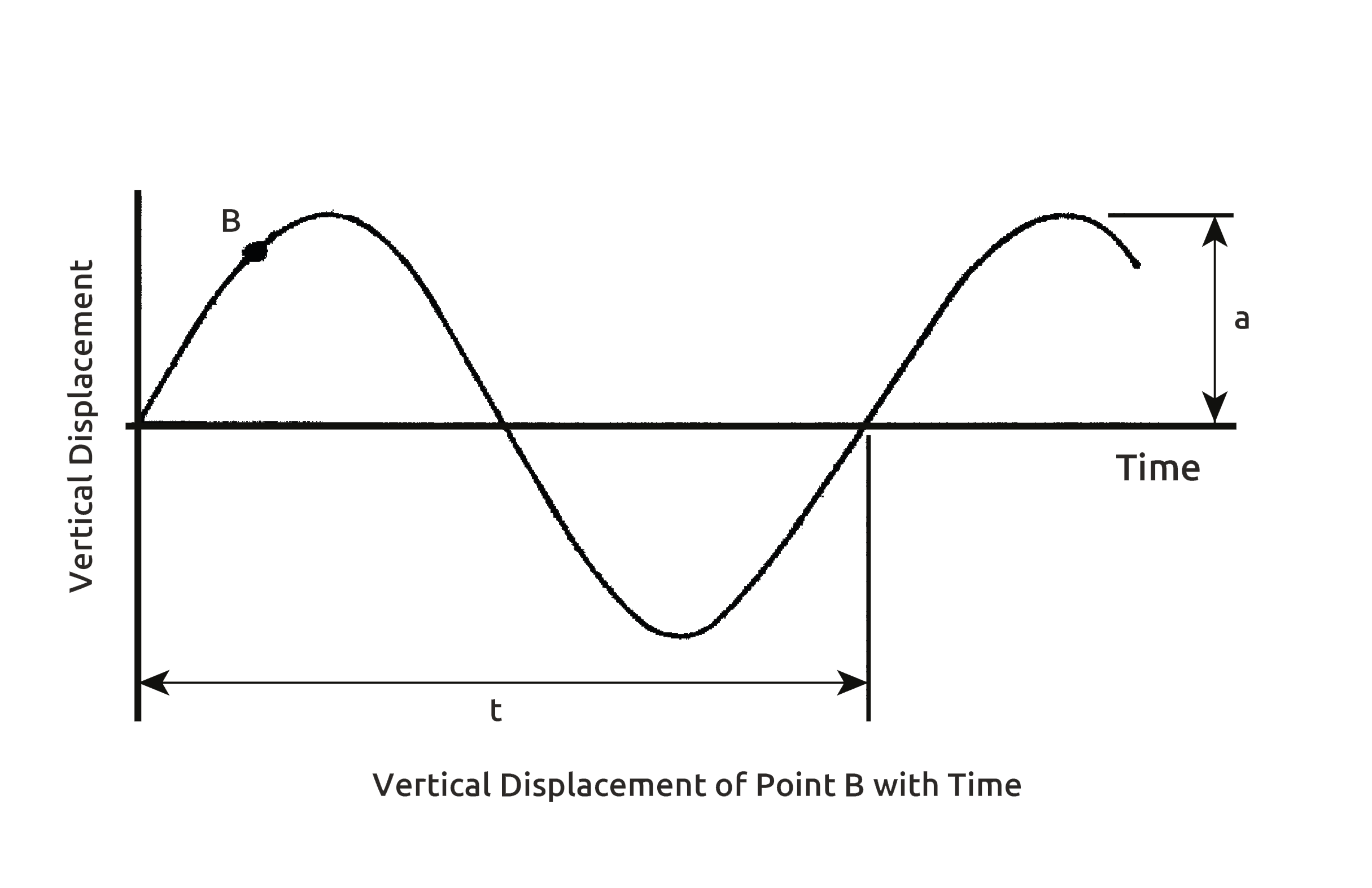

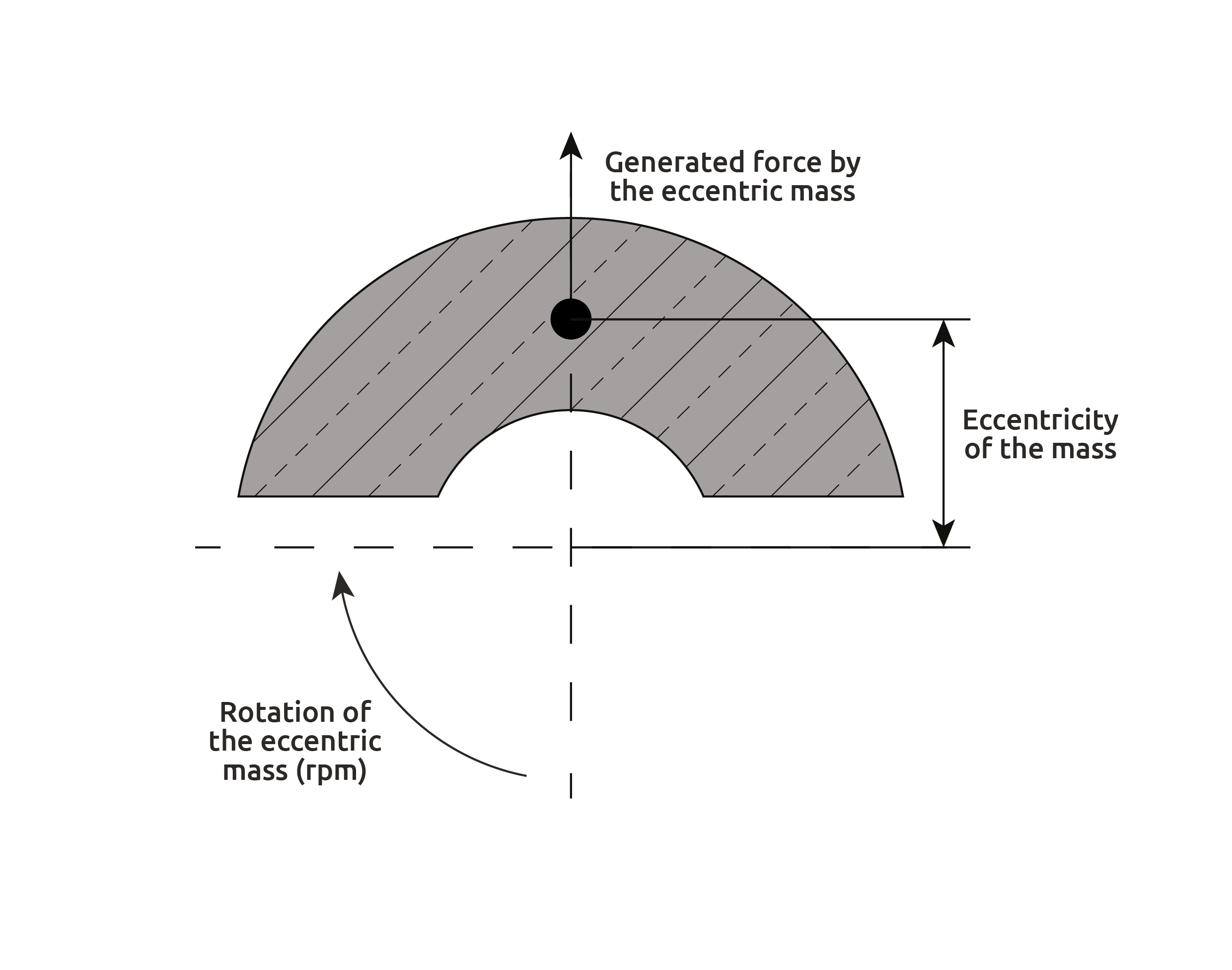

Die Amplitude ist die maximale Abweichung der Nadel von ihrer Neutralposition während der Vibration. Diese Vibration wird durch eine exzentrische Masse erzeugt, die sich mit hoher Geschwindigkeit im Kopf dreht und eine oszillierende Bewegung verursacht.

Einflussfaktoren auf die Amplitude:

• Sie ist proportional zur exzentrischen Masse und deren Exzentrizität.
• Sie ist umgekehrt proportional zum Gewicht der Nadel: Je leichter, desto größer die Amplitude.
• Dämpfung im Beton: Die tatsächliche Amplitude nimmt beim Einführen der Nadel in die Mischung ab.

Was ist der Wirkungsradius des Rüttlers?

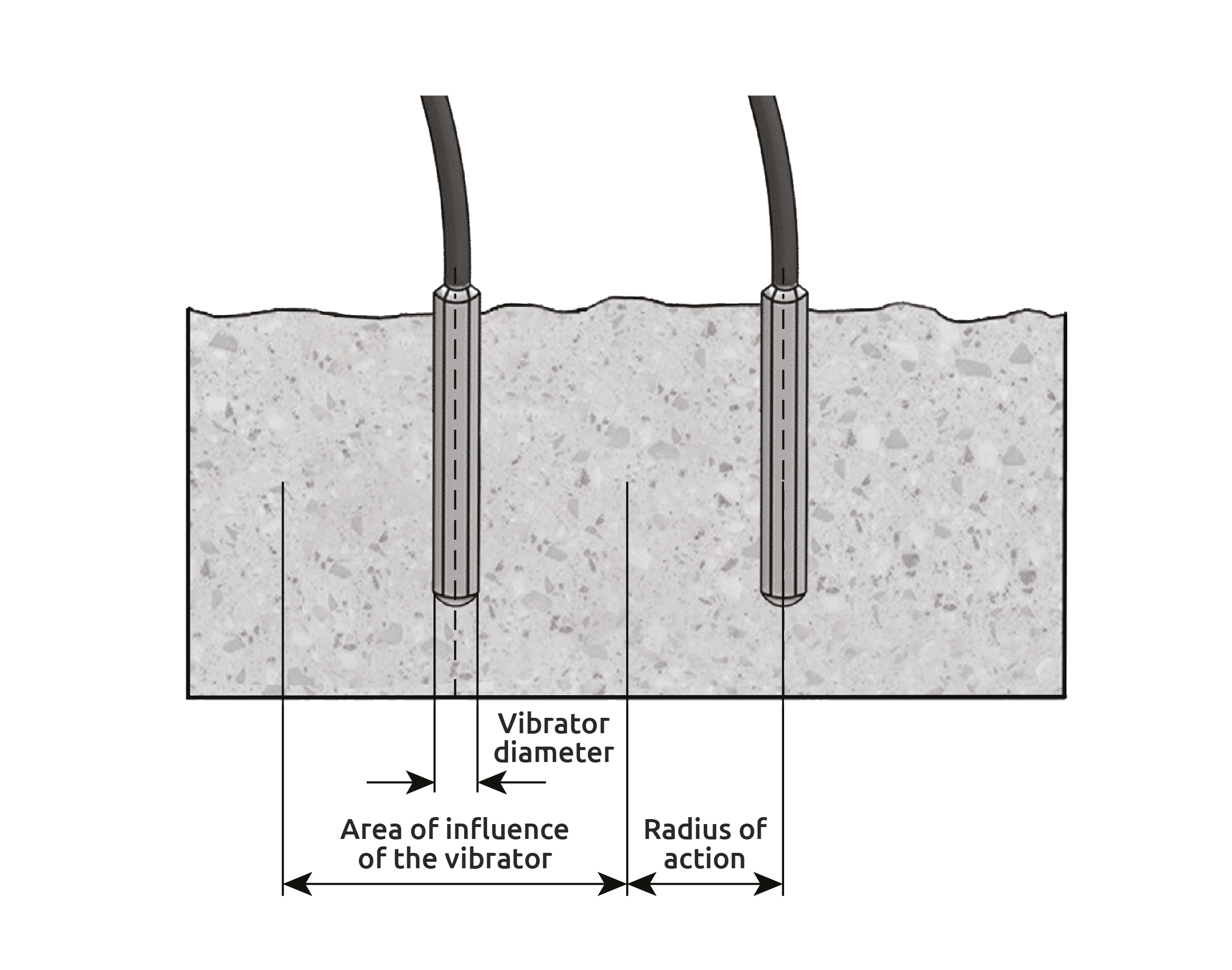

Der Wirkungsradius ist die Entfernung von der Nadel bis zu dem Punkt, an dem die Schwingungen keinen Einfluss mehr auf die Betonmasse haben. Jenseits dieses Radius wird der Beton nicht ausreichend verdichtet.

Wie misst man den Wirkungsradius auf der Baustelle? Eine praktische Methode ist:

1. Eine vertikale Eisenstange (∅20 mm) in den Beton einführen.
2. Den Rüttler in der Nähe der Stange aktivieren.
3. Beobachten, bis zu welcher Entfernung die Stange durch die Vibration einsinkt.
4. Der Punkt, ab dem die Stange nicht mehr einsinkt, markiert die Grenze des Wirkungsradius.

Eine weitere Methode ist die Beobachtung der Betonoberfläche: Der korrekt verdichtete Bereich erscheint glatt und glänzend, während der unverdichtete Bereich Unregelmäßigkeiten zeigt.

Der Wirkungsradius hängt direkt vom Nadeldurchmesser ab. Als Faustregel gilt: Der Abstand zwischen den Rüttelpunkten sollte 6 bis 10 Mal dem Nadeldurchmesser entsprechen, abhängig von der Konsistenz des Betons (trockener oder flüssiger).

Der Rüttler sollte in Abständen von 1,5 Mal dem Wirkungsradius eingeführt werden, sodass sich die Einflüsse der einzelnen Rüttelpunkte überlappen und eine vollständige Verdichtung gewährleistet ist.

Wählen Sie die Rüttelnadel je nach Strukturtyp

Jede Struktur erfordert eine spezifische Konfiguration, um eine effektive Verdichtung zu gewährleisten und Fehler zu vermeiden.

Die allgemeine Regel lautet: Verwenden Sie die größte Nadel, die eingeführt werden kann, um eine höhere Leistung zu erzielen.

Säulen (30x30 – 40x40 cm)

• Nadeldurchmesser: 25–40 mm
• Wirkungsradius: 20–30 cm

Empfehlungen:

• Verwenden Sie Nadeln mit kleinem Durchmesser, um den Zugang zwischen den Bewehrungen zu erleichtern.
• Stellen Sie sicher, dass die Nadellänge das Erreichen der Säulenbasis ermöglicht.

Wände

• Nadeldurchmesser: 40–50 mm
• Wirkungsradius: 30–40 cm

Empfehlungen:

• Wählen Sie Nadeln mit mittlerem Durchmesser für ein ausgewogenes Verhältnis zwischen Leistung und Handhabung.
• Die Nadellänge sollte der Wandhöhe angepasst sein.

Platten und Fundamente

• Nadeldurchmesser: 60–75 mm
• Wirkungsradius: 40–50 cm

Empfehlungen:

• Verwenden Sie Nadeln mit großem Durchmesser, um große Flächen schnell zu bearbeiten.
• Die Nadellänge kann kurz sein, da keine große Tiefe erforderlich ist.

Fazit: Wie wählt man die ideale Rüttelnadel?

Für die richtige Auswahl der Rüttelnadel sind folgende Faktoren entscheidend:

• Strukturtyp: Säulen, Wände oder Platten erfordern unterschiedliche Konfigurationen.
• Zu verdichtendes Betonvolumen: Beeinflusst den erforderlichen Durchmesser und die Leistung.
• Zugänglichkeit des zu verdichtenden Bereichs: Bestimmt die Länge und Handhabung der Nadel.
• Geeignete Frequenz und Durchmesser: Gewährleisten eine homogene und fehlerfreie Verdichtung.

Eine fundierte Wahl verbessert nicht nur die Effizienz auf der Baustelle, sondern sichert auch die strukturelle Qualität des Betons. Unterschätzen Sie nicht die Bedeutung einer guten Rüttelnadel – sie ist der Schlüssel zu professionellen und langlebigen Ergebnissen.
