Externe Betonvibratoren: Effizienz und Präzision bei der Verdichtung

Eine korrekte Betonverdichtung ist entscheidend für die Festigkeit, Langlebigkeit und Oberflächenqualität jeder Struktur. Obwohl Innenrüttler am häufigsten verwendet werden, gibt es Anwendungen, in denen ihr Einsatz nicht möglich ist. In solchen Fällen sind Außenrüttler die ideale Lösung.

Wann sollte ein Außenrüttler eingesetzt werden?

Außenrüttler sind besonders nützlich in folgenden Fällen:

• Dichte Bewehrungen oder komplexe Formen, die den Einsatz von Innenrüttlern verhindern.
• Flache Elemente oder enge Öffnungen, bei denen der Zugang eingeschränkt ist.
• Hohe Anforderungen an die Oberflächenqualität, ohne sichtbare Mängel.
• Fertigteile, wie Schalungen, Silos oder Behälter.
• Strukturelle Höhen, die über die Reichweite von Innenvibratoren hinausgehen.
• Stark bewehrte Bereiche, in denen eine gleichmäßige Verteilung der Vibration erforderlich ist.

Wichtige Aspekte bei der Auswahl eines Außenrüttlers

Vor der Auswahl des passenden Geräts sollten folgende Punkte berücksichtigt werden:

• Art der herzustellenden Struktur und die Eigenschaften des Betons.
• Design und Material der Schalung.
• Eignung der Schalung für den Einsatz Außenrüttlern.
• Gesamtgewicht, das vibriert werden soll (Schalung + Beton + Bewehrung).
• Technische Zeichnungen oder Skizzen der Schalung zur besseren Planung.
• Ob interne, externe oder kombinierte Vibration verwendet wird.

Vibrationsfrequenz: 3000 U/min oder 6000 U/min?

Die Drehzahl der Unwuchten (U/min) hat direkten Einfluss auf die Qualität der Vibration:

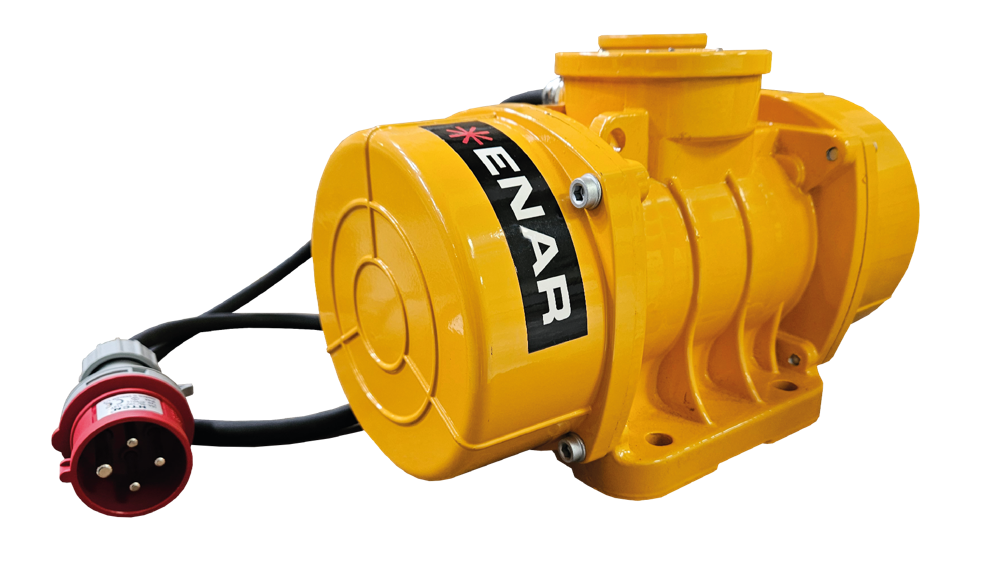

• 3000 U/min: geeignet für Standardanwendungen. VET/VEM

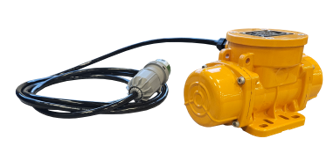

• 6000 U/min: erzeugt eine sanftere, gleichmäßigere Vibration – ideal für empfindliche Schalungen oder hochwertige Oberflächen. Diese Modelle benötigen einen Frequenzumrichter. VEAF

Die Wahl hängt von der Art des Betons, der Geometrie der Schalung und dem gewünschten Oberflächenbild ab.

Verfügbare Modelle und Einstellung der Zentrifugalkraft

Alle ENAR-Modelle ermöglichen die Anpassung der Zentrifugalkraft an unterschiedliche Anforderungen. Durch Entfernen der seitlichen Abdeckungen erhält man Zugang zu den Unwuchten, die versetzt werden können, um die Kraft zu verändern.

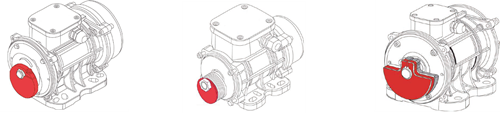

Es gibt drei Arten von Unwuchten:

1. Runde Vollunwucht
2. Herausnehmbare Unwucht
3. Halbmondförmige Vollunwucht

⚠️ Wichtig: Die Unwuchten müssen auf beiden Seiten des Vibrators symmetrisch eingestellt werden, um einen ausgewogenen Betrieb zu gewährleisten.

Tipps für eine effektive Montage

• Optimale Vibrationsdauer: zwischen 2 und 3 Minuten. Vorversuche werden empfohlen. Beobachten Sie den Beton – die Vibration kann beendet werden, wenn keine Luftblasen mehr aufsteigen und die Oberfläche glänzend und glatt erscheint.
• Wirkungsradius der Vibration: zwischen 0,9 m und 1,5 m.
• Effiziente Verteilung: besser mehrere Vibratoren mit geringerer Leistung einsetzen als einen einzigen mit hoher Leistung.
• Mindestabdeckung: mindestens eine vollständige Reihe von Vibratoren sicherstellen.
• Kombination mit Innenvibration: wenn beide verwendet werden, immer mit der Innenvibration beginnen.
• Befestigung: Die Klemmen sollten an den Rippen der Schalung angebracht werden, da dort die höchste Stabilität gegeben ist.

Fazit

Außenrüttler sind ein unverzichtbares Werkzeug für die Betonverdichtung, wenn es die Projektbedingungen erfordern. Ihre Einsatzbereiche, Konfigurationen und Anwendungsempfehlungen zu kennen, hilft dabei, optimale Ergebnisse zu erzielen und hochwertige Strukturen zu gewährleisten. Bei ENAR setzen wir auf technische Lösungen, die den realen Anforderungen der Branche gerecht werden.
