A instalação de tubagens, condutas e outras infraestruturas enterradas é uma operação habitual em qualquer projeto de urbanização ou infraestrutura. No entanto, muitos dos abatimentos e deformações que surgem anos mais tarde em estradas, passeios ou áreas pavimentadas têm uma causa comum: uma compactação deficiente da vala.

A correta compactação do material de enchimento é um dos fatores mais importantes para garantir a estabilidade da infraestrutura e evitar assentamentos posteriores.

Porque é tão importante compactar corretamente uma vala?

Quando uma vala é escavada, o terreno natural é perturbado e perde parte da sua capacidade de suporte. Após a instalação da tubagem, o material de enchimento deve ser colocado e compactado de forma controlada para recuperar essa capacidade resistente.

Uma compactação insuficiente pode provocar:

• Assentamentos diferenciais.
• Abatimentos na faixa de rodagem ou no passeio.
• Danos em pavimentos e estruturas.
• Deslocação ou deformação das tubagens.
• Trabalhos de reparação posteriores dispendiosos.

Uma boa compactação aumenta a densidade do solo, melhora a sua capacidade de carga e reduz o risco de deformações futuras.

Erro 1: Não compactar adequadamente o fundo da vala

Um dos erros mais frequentes consiste em instalar a tubagem sobre uma base insuficientemente compactada.

As normas e as boas práticas indicam que o fundo da vala deve ser compactado antes da colocação da tubagem, uma vez que, após a instalação, o acesso a essa zona se torna muito mais difícil.

Se a base apresentar vazios ou zonas pouco resistentes:

• A carga não é distribuída uniformemente.
• Surgem pontos de apoio localizados.
• Aumenta o risco de deformação da tubagem.
• Favorecem-se futuros assentamentos.

Erro 2: Compactar apenas a parte superior

Em muitas obras, é dada atenção ao enchimento superior, mas a zona envolvente da tubagem é frequentemente negligenciada.

No entanto, a área compreendida entre o fundo da vala e aproximadamente 30 cm acima da tubagem é uma das zonas mais críticas de toda a vala.

A compactação deve ser realizada:

• Debaixo da tubagem.
• Em ambos os lados da conduta.
• Na zona de cobertura superior.

Uma compactação incompleta em qualquer uma destas áreas pode gerar movimentos do terreno quando a infraestrutura entra em serviço.

Erro 3: Não compactar de forma simétrica

Outro erro habitual consiste em encher e compactar um lado da tubagem antes do outro.

As boas práticas estabelecem que o material deve ser colocado e compactado simultaneamente em ambos os lados da conduta, de forma a evitar:

• Deslocamentos laterais.
• Elevação da tubagem.
• Tensões irregulares sobre a instalação.

Especialmente em tubagens de grande diâmetro, este aspeto é fundamental para garantir uma distribuição homogénea das cargas.

Erro 4: Utilizar o equipamento de compactação inadequado

Nem todos os equipamentos são adequados para todas as fases do trabalho.

A escolha deve ser feita em função de:

• Tipo de solo.
• Largura da vala.
• Profundidade.
• Zona a compactar.

Vibrocompactor

Os saltitões são particularmente eficazes em:

• Valas estreitas.
• Solos coesivos.
• Ambientes com espaço limitado.
• Compactação em redor de tubagens.

Graças à sua elevada energia de impacto, permitem atingir elevados níveis de compactação em zonas de difícil acesso.

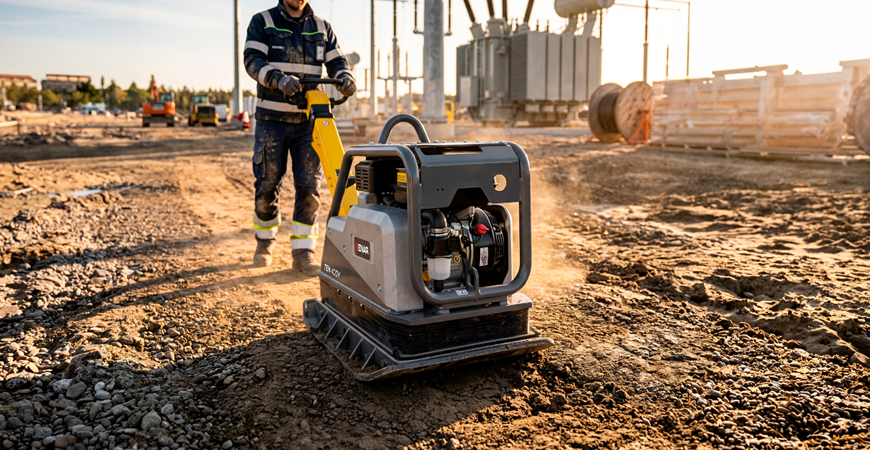

Placas vibratórias

São ideais para:

• Solos granulares.
• Valas de maior largura.
• Camadas superiores de enchimento.

As placas vibratórias reversíveis oferecem ainda uma elevada produtividade em superfícies de maior dimensão.

Rolo vibratorio

São utilizados principalmente em:

• Camadas superiores de enchimento.
• Fecho final de valas.
• Grandes superfícies.

No entanto, apresentam geralmente limitações em zonas estreitas e junto de tubagens.

Erro 5: Trabalhar com camadas demasiado espessas

A produtividade nunca deve comprometer a qualidade.

Um dos erros mais comuns consiste em aplicar camadas de enchimento demasiado espessas com o objetivo de poupar tempo.

Quando a espessura da camada ultrapassa a capacidade de compactação do equipamento:

• A superfície pode parecer corretamente compactada.
• As camadas inferiores permanecem insuficientemente densificadas.
• O risco de assentamento aumenta significativamente.

A espessura adequada dependerá tanto do tipo de solo como do equipamento utilizado.

Erro 6: Ignorar o teor de humidade

A água desempenha um papel fundamental nos processos de compactação.

Um solo excessivamente seco dificulta a reorganização das partículas, enquanto um material demasiado húmido perde estabilidade e reduz a eficácia do processo.

Trabalhar próximo do teor ótimo de humidade permite:

• Melhorar a densidade alcançada.
• Reduzir o número de passagens.
• Otimizar a produtividade da obra.

Erro 7: Não garantir a ligação entre o enchimento e as paredes da vala

A ligação entre o terreno existente e o material de enchimento é um aspeto que frequentemente passa despercebido.

De acordo com as recomendações técnicas, a compactação deve ser realizada das paredes da vala para o centro, garantindo uma correta união entre ambos os materiais.

Uma compactação deficiente nestas zonas pode provocar movimentos diferenciais e assentamentos localizados ao longo do tempo.

Como evitar futuros assentamentos

A prevenção dos assentamentos começa muito antes de a vala ser encerrada.

As chaves para uma compactação duradoura são:

• Selecionar um material de enchimento adequado.
• Compactar corretamente a base da vala.
• Trabalhar com camadas de espessura controlada.
• Manter um teor de humidade adequado.
• Utilizar o equipamento de compactação apropriado.
• Verificar os níveis de compactação alcançados.

Conclusão

A maioria dos assentamentos que surgem após uma intervenção em redes de infraestruturas enterradas não resulta da tubagem instalada, mas sim de uma compactação deficiente do material de enchimento.

Uma execução correta dos trabalhos, juntamente com a seleção adequada de saltitões, placas vibratórias ou cilindros compactadores, permite garantir a estabilidade da vala, proteger as infraestruturas enterradas e evitar reparações dispendiosas no futuro.

A gama de equipamentos de compactação ENAR oferece soluções concebidas para cada fase do trabalho, ajudando os profissionais da construção a alcançar uma compactação eficiente, segura e duradoura em qualquer projeto de infraestrutura.
