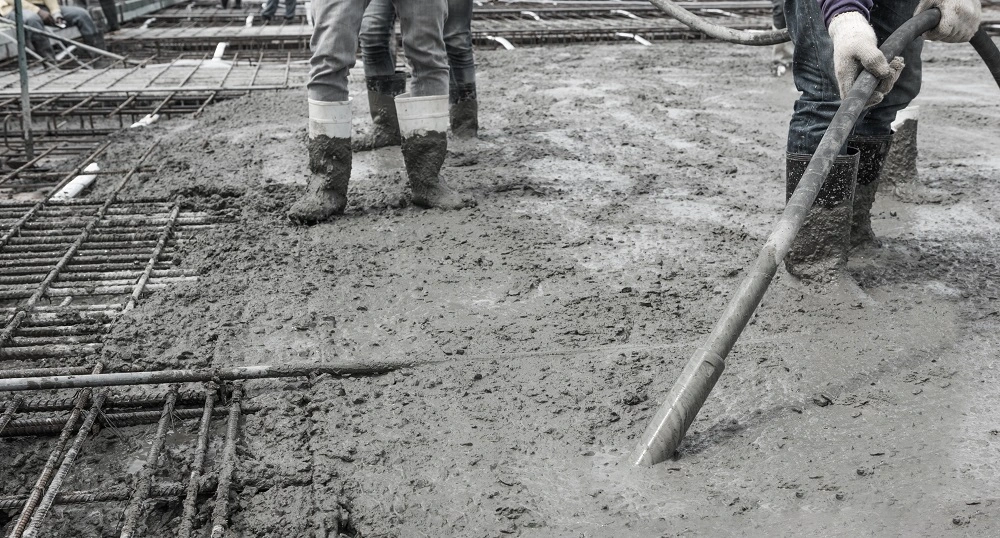

Comment vibrer une dalle en béton pour éviter les fissures?

Sur un dallage de maison, un plancher de garage ou une dalle industrielle, le scénario est toujours le même : on veut aller vite, on tire le béton, un “coup d’aiguille” vite fait… puis quelques semaines plus tard apparaissent fissures, zones creuses, nids d’abeilles sur les chants ou carreaux qui sonnent creux.

La question “comment vibrer une dalle béton correctement ?” est donc loin d’être théorique : elle conditionne la durabilité, l’esthétique et la responsabilité de l’entreprise qui signe le chantier.

Voyons comment maîtriser la vibration dalle béton de manière simple, reproductible, et compatible avec les réalités des chantiers en France, en s’appuyant notamment sur des solutions ENAR adaptées aux dalles.

Pourquoi la vibration d’une dalle en béton est indispensable

Un béton de centrale ou de toupie arrive déjà bien dosé et homogène. Pourtant, tel quel, il reste plein d’air et de vides liés au malaxage, au transport et au coulage.

La vibration a plusieurs rôles essentiels:

• Augmenter la compacité : sous l’effet des vibrations, le béton se “liquéfie”, les granulats se réarrangent, l’air remonte à la surface et les vides se remplissent de mortier. On obtient un béton plus dense, plus résistant et moins perméable.
• Assurer un bon enrobage des armatures : le béton frais circule mieux autour des treillis et barres HA, ce qui améliore l’adhérence acier/béton et limite les risques de corrosion prématurée.
• Garantir des parements propres : sur les chants de dalle ou les rives de plancher, une vibration correcte évite les manques, trous et nids d’abeilles qui obligent à reprendre au mortier de réparation.
• Renforcer la durabilité : un béton dense résiste mieux à la pénétration de l’eau, aux sels de déverglaçage et aux cycles gel/dégel, particulièrement critiques dans de nombreuses régions françaises.

En France, les recommandations techniques rappellent que la vibration est obligatoire pour les bétons courants, à l’exception des bétons autoplaçants/autonivelants spécifiquement prévus pour être mis en œuvre sans vibrage.

Les risques d’un béton mal vibré (fissures, nids d’abeilles, porosité)

Un béton mal vibré présente des défauts visibles et des pathologies invisibles. Parmi les plus courants :

• Nids d’abeilles et manques : Cavités remplies de granulats mal enrobés, souvent visibles en rive de dalle, au droit des poteaux, réservations, attentes, etc. Directement liés à un compactage insuffisant ou à des passes de vibration trop espacées.
• Porosité excessive : Un nombre trop élevé de vides entraîne une plus grande perméabilité, une plus grande sensibilité à la carbonatation, aux chlorures et aux cycles de gel/dégel. Certains retours d’expérience montrent qu’un béton mal serré peut présenter une porosité presque doublée par rapport à un béton bien vibré.
• Fissures et faïençage : Le classique “béton mal vibré fissures”: ( Fissures de retrait plastique aggravées par la présence d’air, Microfissures en surface,Carrelage ou résine qui sonnent creux, voire se décollent)
• Perte de résistance mécanique : Les zones mal vibrées deviennent des points faibles structuraux. Les essais et guides techniques rappellent qu’un mauvais compactage peut réduire de manière significative la résistance en compression et la durabilité de l’ouvrage.

Les défauts béton mal vibré coûtent cher en SAV, en image et en responsabilité décennale.

Quand commencer à vibrer: reconnaître le bon moment

Sur dalle, la bonne pratique est simple : vibrer immédiatement après le coulage, au fur et à mesure du remplissage, et toujours avant le début de la prise du béton.

Quelques points clés:

1. Vibrer par zones ou bandes

• On coule une première bande (ou travée).
• On vibre cette zone.
• On tire et nivelle.
• Puis on passe à la bande suivante, avec reprise correcte entre les deux.

2. Ne jamais vibrer un béton qui a commencé sa prise

• Re-vibrer trop tard peut détruire la structure interne du béton et faire chuter sa résistance.

3. Cas spécifiques

• Béton très fluide (S4/S5, autoplaçant) : certains dallages de locaux intérieurs peuvent être réalisés sans vibration à l’aiguille, en se conformant aux DTU (ex. dallages selon DTU 13.3) et aux recommandations du fournisseur. Les règles vibrantes peuvent alors assurer le nivellement et un léger serrage superficiel.
• Dalles épaisses > 15 cm : combiner de préférence vibration interne (aiguille) + règle vibrante pour éviter des zones non compactées en profondeur.

Température, météo et temps de prise

La météo française est loin d’être neutre pour la vibration:

*Par fortes chaleurs (été, canicule, vent sec)

• Le béton prend plus vite, l’eau s’évapore rapidement et la fenêtre pour vibrer se réduit.
• Risque accru de fissures de retrait plastique si le compactage et la cure ne sont pas maîtrisés.
• Il faut anticiper : équipe prête, vibrateurs en état, travail organisé par zones et vibrage rapide et efficace. Les équipements puissants et fiables, comme les vibrateurs internes haute fréquence ENAR, aident à compact(er) la dalle avant perte de maniabilité.

* Par temps froid ou proche de 0 °C

• La prise est retardée, mais l’eau du béton peut geler, se dilater et créer des dommages internes..
• Une vibration correcte limite l’air emprisonné et améliore la résistance aux cycles gel/dégel, à condition de respecter les règles de bétonnage par temps froid (protection, additifs, etc.).

* Vent, pluie, soleil direct

• Vent + soleil = surface qui sèche trop vite, apparition de microfissures si la dalle n’est pas vibrée et protégée correctement.
• Pluie forte juste après le vibrage peut laver la laitance en surface : il faut adapter le planning et la protection de la dalle.

Vibrer une dalle en béton étape par étape

Organisation du chantier et découpage en bandes

Avant même de parler d’aiguille ou de règle vibrante, la réussite tient beaucoup à l’organisation :

1. Découper la dalle en zones de travail

• Largeur des bandes adaptée à la longueur de la règle vibrante (par ex. 2 à 4 m pour une QX ou une QZ ENAR).
• Prévoir les reprises, joints de retrait, évacuations, réservations…

2. Répartir les rôles dans l’équipe

• 1 opérateur à l’aiguille vibrante,
• 1 à la règle vibrante,
• 1 au râteau/lisseuse pour tirer le béton,
• 1 à la toupie/pompe selon la taille du chantier.

3. Préparer le béton

• Béton de consistance adaptée (souvent S3/S4 pour dallages courants),
• Pas de rajout d’eau intempestif qui augmente la ségrégation et les fissures, même si “ça tire mieux”.

4. Coulage par couches

• Pour une dalle de 12–15 cm, on coule généralement en une seule couche, mais sans laisser le béton attendre: on vibre au fur et à mesure de l’avancement.

Profondeur d’insertion et vitesse de retrait du vibrateur

Le cœur de la question “comment vibrer une dalle beton concrètement?” se joue ici :

1. Choix du diamètre d’aiguille

• Pour les dalles pleines et planchers courants, les aiguilles de 45 à 65 mm sont généralement adaptées.
• Il faut tenir compte de : l’épaisseur de la dalle, la densité du ferraillage, le volume de béton à mettre en place.

2. Espacement entre les points de vibration

• Les guides de mise en œuvre recommandent de respecter un chevauchement des zones d’action de l’aiguille.
• En pratique, pour une aiguille de 50 mm, on reste autour de 30–40 cm entre deux plongées.

3. Profondeur d’insertion

• Plonger rapidement et verticalement l’aiguille sur toute l’épaisseur de la dalle, sans toucher le support isolant ni les armatures.
• Si la dalle est coulée en deux couches, faire pénétrer l’aiguille d’environ 10 cm dans la couche inférieure pour bien les solidariser.

4. Durée de vibration par point

• Guides et fabricants indiquent généralement 5 à 15 secondes par insertion, selon la consistance du béton et la puissance du vibreur.
• On arrête dès que : le béton cesse de se tasser, les grosses bulles cessent d’apparaître, une laitance brillante apparaît en surface, le bruit du vibrateur se stabilise.

5. Vitesse de retrait

• Retirer lentement et verticalement (quelques cm par seconde), sans déplacer l’aiguille horizontalement.
• Ne jamais utiliser l’aiguille pour “tirer” le béton : cela provoque ségrégation et défauts de surface.

6. Compléter par la règle vibrante

Une fois la zone vibrée, on passe la règle vibrante :

• Elle compacte superficiellement la dalle jusqu’à environ 15–18 cm d’épaisseur, assure le nivellement et laisse une fine couche de laitance uniforme.
• Les règles vibrantes ENAR (QX, QZ, HURACAN…) sont conçues avec des profils aluminium de 200 mm de base pour une bonne flottabilité et des longueurs de 1,5 à 5 m, idéales pour les dalles de maison comme pour les dallages plus importants.

Les erreurs les plus fréquentes à éviter

Sur le terrain, les mêmes erreurs reviennent souvent :

1. Sous-vibration (pas assez de passes ou trop vite)

• Passes trop espacées, temps de vibration trop court, zones non chevauchées
• Résultat: nids d’abeilles, manques, porosité élevée, et résistance mécanique en baisse.

2. Survibration

• Rester trop longtemps au même endroit, surtout avec un béton fluide
• Risque de ségrégation : les gros granulats descendent, la pâte remonte, les caractéristiques mécaniques et l’homogénéité se dégradent.

3. Mauvais geste à l’aiguille

• Vibrer en inclinant l’aiguille,
• La déplacer horizontalement pour “tirer” le béton,
• Toucher les armatures, provoquant des “fantômes” d’armatures visibles en parement.

4. Oublier les zones sensibles

• Autour des poteaux, gaines, attentes, joints, fortes concentrations d’armatures…
• Ce sont les premières zones où apparaissent fissures, éclats ou nids d’abeilles si la vibration n’est pas renforcée localement.

5. Vibrer un béton qui ne doit pas l’être

• Bétons autoplaçants/autonivelants ou certains bétons décoratifs ne doivent pas être vibrés à l’aiguille, sous peine de ségrégation et de rendu hétérogène.

6. Mauvais choix d’équipement

• Aiguille trop petite pour de grands volumes : temps de vibrage interminable, risque de bâcler.
• Aiguille trop grosse dans une dalle très ferraillée : difficulté à passer entre les aciers, zones non vibrées.

Comment vérifier qu’une dalle est correctement vibrée?

On peut vérifier la qualité du vibrage pendant et après le coulage.

Pendant le coulage

* Aspect de la surface

• Les bulles d’air remontent puis disparaissent,
• La surface se tasse,
• Une fine pellicule de laitance de 3–4 mm apparaît, sans trous ni manques.

* Réaction de l’aiguille

• Le bruit du vibreur change légèrement lorsque le béton est compacté,
• L’aiguille n’aspire plus d’air et la vibration devient plus “pleine”.

Stabilité de la surface

• En marchant prudemment (ou en posant un outil), il ne doit plus y avoir d’enfoncement marqué, uniquement une légère empreinte qui disparaît après le passage de la règle vibrante.

Après durcissement

* Inspection visuelle des chants et rives

• Peu ou pas de nids d’abeilles,
• Parement homogène, sans trous de gravier visibles, pas de zones friables.

* Sonde au marteau

• Un “son plein” et régulier sur l’ensemble de la dalle,
• Pas de zones qui sonnent creux, notamment près des poteaux, réservations ou reprises.

* Comportement dans le temps

• Fissures limitées et compatibles avec le retrait normal,
• Carrelage ou revêtements qui adhèrent correctement, absence de zones décollées.

Si plusieurs de ces critères ne sont pas au rendez-vous, il y a de fortes chances que la dalle ait été mal vibrée, avec à la clé des défauts béton mal vibré qu’il faut traiter (réparation structurale, ragréage, reprise de revêtement…).

Et pour sécuriser vos dalles: quelles solutions ENAR choisir?

Pour des chantiers en France où les exigences de productivité et de qualité augmentent, disposer d’un ensemble cohérent vibrateur interne + règle vibrante simplifie considérablement la mise en œuvre:

Vibration interne des dalles

• Un vibrateur électrique excentrique portable comme le FOX ENAR, associé aux aiguilles AX 40–48 mm, est parfaitement adapté aux dalles de maison, garages, terrasses et petits dallages de locaux tertiaires.
• Pour plus de liberté sur chantier (zones intérieures, chantiers urbains, contraintes de câbles), la gamme E-BATT (SPYDER E-BATT, VPB E-BATT, VIB-BAR E-BATT…) permet de vibrer sans groupe électrogène ni rallonges, tout en conservant une haute fréquence de vibration.

Finition et compactage superficiel

• Les règles vibrantes légères QX et QZ offrent un excellent rapport maniabilité/performance pour des dalles de 1,5 à 4 m de portée, avec moteurs électriques ou thermiques selon le type de chantier.
• Pour des dallages plus vastes et des travaux exigeants, la HURACAN permet de travailler jusqu’à 5 m de largeur, avec un profil robuste et un moteur surélevé, idéal pour les grandes surfaces à haute cadence.

En combinant un vibrateur interne ENAR bien dimensionné et une règle vibrante adaptée à votre surface, vous mettez toutes les chances de votre côté pour livrer des dalles denses, durables et esthétiques, avec moins de reprises et de SAV.

Pour affiner le choix (type d’aiguille, longueur de règle, solutions filaires ou batterie) en fonction de vos chantiers en France, il est pertinent de vous rapprocher du réseau de distributeurs ENAR ou de leurs équipes techniques, qui pourront vous orienter vers le couple vibrateur interne / règle vibrante le plus rentable pour votre activité.
