Choisissez l'aiguille vibrante parfaite

Dans cet article, nous expliquons comment le diamètre de l'aiguille vibrante influence le rayon d'action de l'équipement et comment choisir le type approprié en fonction de la structure à vibrer : piliers, murs ou dalles.

Cependant, avant d'approfondir les critères de sélection de l'aiguille, il est essentiel de comprendre le fonctionnement du système complet. Un vibrateur à béton est composé de trois éléments principaux :

Moteur ou source d'énergie : Il peut être électrique (triphasé, monophasé ou à batterie), pneumatique ou à combustion (essence ou diesel). Il génère la puissance nécessaire au fonctionnement du vibrateur.

Transmission : Relie le moteur à l'aiguille et transmet l'énergie générée. Sa longueur peut varier entre 0,5 m et 16 m.

Aiguille vibrante : C'est le composant qui est introduit dans le béton et qui génère les oscillations permettant la compaction. Le diamètre de l'aiguille varie entre 25 mm et 100 mm. Il existe une option avec une pointe en caoutchouc, recommandée pour les zones étroites afin d'éviter d'endommager le coffrage et autres éléments.

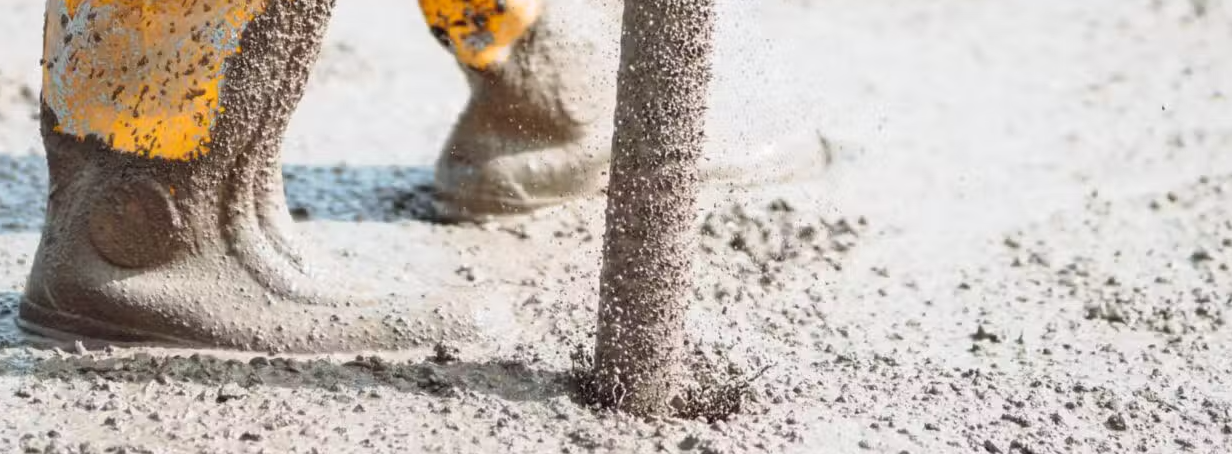

L'aiguille vibrante transmet les oscillations au béton, réduisant la friction interne entre les particules. Cela rend le mélange temporairement fluide, permettant au béton de :

• S'adapter parfaitement aux armatures et aux moules.
• Pénétrer dans les zones difficiles d'accès.
• Expulser l'air sous forme de bulles vers la surface.

Comment choisir l'aiguille vibrante pour le béton ?

Choisir correctement le diamètre de l'aiguille vibrante est essentiel pour garantir une compaction efficace du béton. Ce choix influence directement la qualité structurelle, la finition de surface, l'effort requis par l'opérateur et la durabilité de l'ouvrage.

Pour choisir le vibrateur approprié, suivez ces étapes :

• La distance entre les armatures détermine le diamètre maximal de l'aiguille utilisable. Il est important de noter que l'aiguille oscille pendant l'utilisation, il faut donc prévoir une marge de sécurité pour éviter de heurter les coffrages.
• La hauteur de la structure détermine la longueur de transmission nécessaire. Il est recommandé d'utiliser une transmission d'au moins 1 mètre plus longue que la profondeur à laquelle l'aiguille doit être introduite. Pour des longueurs supérieures à 6 mètres, des vibrateurs haute fréquence sont nécessaires.
• Le type d'entraînement disponible influence également le choix. Il est généralement électrique, mais en l'absence d'alimentation électrique, on peut opter pour un moteur à combustion (essence ou diesel), des batteries ou un compresseur d'air.

Une fois le diamètre du vibrateur, la longueur de la transmission et le type d'entraînement définis, on peut choisir l'équipement le plus adapté à chaque usage.

Choisir la bonne aiguille vibrante est essentiel pour garantir une compaction efficace du béton. Ce processus améliore non seulement la performance sur le chantier, mais influence aussi directement la qualité structurelle de l'élément bétonné.

Avantages d'une bonne vibration du béton

Une vibration adéquate, réalisée avec la bonne aiguille, permet de :

• Éliminer l'air emprisonné dans le mélange, réduisant le risque de cavités.
• Améliorer la résistance et la durabilité du béton durci.
• Éviter les fissures et défauts de surface pouvant compromettre l'intégrité structurelle.
• Assurer un mélange homogène avec une distribution uniforme des granulats et du mortier.

Diamètre, amplitude et rayon d'action : clés pour choisir l'aiguille vibrante

L'un des facteurs les plus importants dans le choix de l'aiguille vibrante est son diamètre, car il détermine le volume de béton pouvant être compacté ainsi que son rayon d'action. Il est également essentiel de comprendre le fonctionnement de l'amplitude de vibration, car elle influence directement l'efficacité du processus.

Qu'est-ce que l'amplitude de l'aiguille vibrante ?

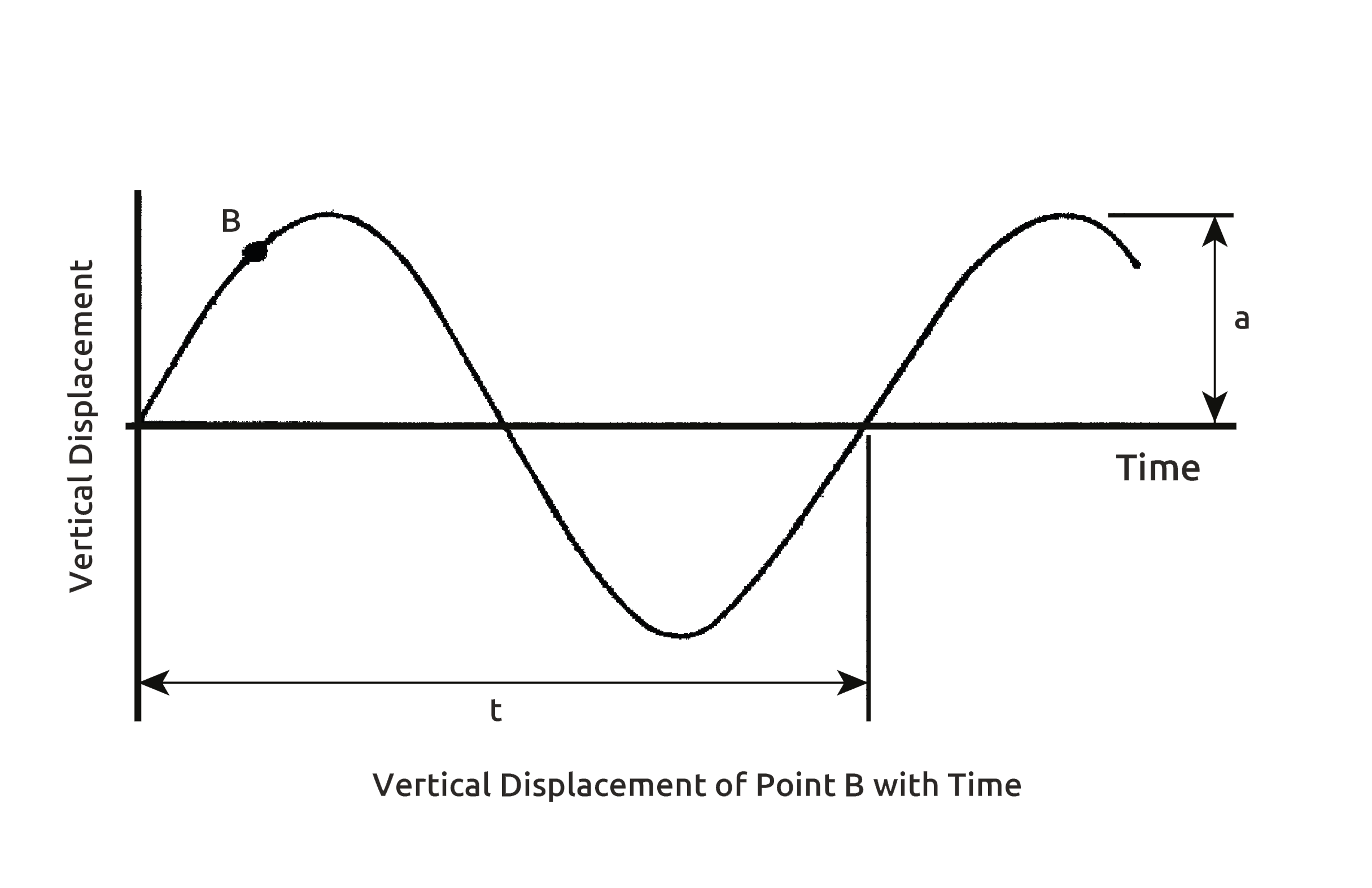

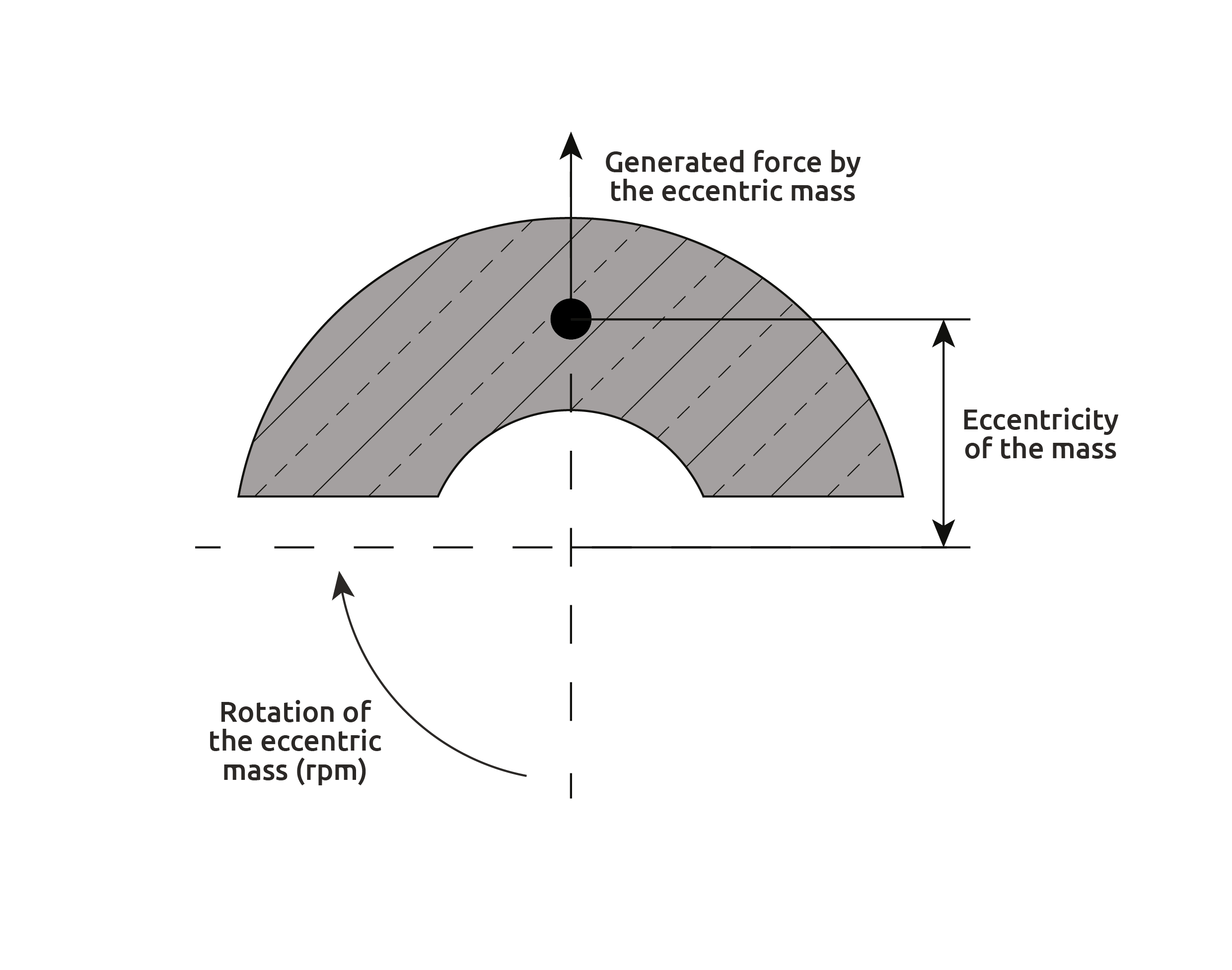

L'amplitude est la déviation maximale que l'aiguille subit par rapport à sa position neutre pendant la vibration. Cette vibration est générée par une masse excentrique tournant à grande vitesse dans la tête, provoquant un mouvement oscillant.

Facteurs influençant l'amplitude :

• Elle est proportionnelle à la masse excentrique et à son excentricité.
• Elle est inversement proportionnelle au poids de l'aiguille : plus elle est légère, plus l'amplitude est grande.
• L'amortissement dans le béton : l'amplitude réelle diminue lorsque l'aiguille est introduite dans le mélange.

Qu'est-ce que le rayon d'action du vibrateur ?

Le rayon d'action du vibrateur est la distance entre l'aiguille et le point où les oscillations cessent d'avoir un effet sur la masse de béton. Au-delà de ce rayon, le béton n'est pas correctement compacté.

Comment mesurer le rayon d'action sur le chantier ? Une méthode pratique consiste à :

• Insérer une barre de fer verticale (∅20 mm) dans le béton.
• Activer le vibrateur près de la barre.
• Observer jusqu'à quelle distance la barre s'enfonce sous l'effet de la vibration.
• Le point à partir duquel la barre cesse de s'enfoncer marque la limite du rayon d'action.

Une autre méthode consiste à observer l'aspect du béton : la zone correctement compactée sera lisse et brillante, tandis que la zone non vibrée présentera des imperfections.

Le rayon d'action est directement lié au diamètre de l'aiguille vibrante. En règle générale, la distance entre les points de vibration doit être de 6 à 10 fois le diamètre de l'aiguille, selon le type de béton (plus sec ou plus fluide).

Le vibrateur doit être introduit à des intervalles de 1,5 fois le rayon d'action, de manière à ce que l'influence de chaque point de vibration se chevauche et assure une compaction complète du béton.

Choisissez l'aiguille vibrante selon le type de structure

Chaque structure nécessite une configuration spécifique pour garantir une compaction efficace et éviter les défauts.

La règle générale est d'utiliser le plus grand vibrateur possible à insérer, pour obtenir un meilleur rendement.

Piliers (30x30 – 40x40 cm)

• Diamètre de l'aiguille : 25–40 mm
• Rayon d'action : 20–30 cm

Recommandations :

• Utilisez des aiguilles de petit diamètre pour faciliter l'accès entre les armatures.
• Assurez-vous que la longueur de l'aiguille permet d'atteindre la base du pilier.

Murs

• Diamètre de l'aiguille : 40–50 mm
• Rayon d'action : 30–40 cm

Recommandations :

• Optez pour des aiguilles de diamètre moyen pour un bon équilibre entre performance et maniabilité.
• La longueur de l'aiguille doit être adaptée à la hauteur du mur.

Dalles et fondations

• Diamètre de l'aiguille : 60–75 mm
• Rayon d'action : 40–50 cm

Recommandations :

• Utilisez des aiguilles de grand diamètre pour couvrir rapidement de grandes surfaces.
• La longueur de l'aiguille peut être courte, car une grande profondeur n'est généralement pas nécessaire.

Conclusion : comment choisir l'aiguille vibrante idéale

Pour bien choisir l'aiguille vibrante, il est essentiel de prendre en compte les facteurs suivants :

• Type de structure : piliers, murs ou dalles nécessitent des configurations différentes.
• Volume de béton à compacter : influence le diamètre et la puissance nécessaires.
• Accessibilité de la zone à vibrer : détermine la longueur et la maniabilité de l'aiguille.
• Fréquence et diamètre appropriés : garantissent une compaction homogène et sans défauts.

Un choix bien fondé améliore non seulement l'efficacité sur le chantier, mais assure aussi la qualité structurelle du béton. Ne sous-estimez pas le pouvoir d'une bonne aiguille vibrante : c'est la clé pour obtenir des résultats professionnels et durables.
