10 erreurs de compactage qui sabotent vos projets

Pourquoi les erreurs de compactage coûtent si cher?

Un sol mal compacté ne pardonne jamais longtemps: fissures prématurées, affaissement de voirie, orniérage, réseaux qui cassent, dallages qui se fendent… Sur une route ou un parking, ces désordres peuvent apparaître très vite si la plate-forme n’a pas atteint la densité visée.

Derrière la plupart de ces sinistres, on retrouve toujours les mêmes erreurs de compactage du sol. La bonne nouvelle: elles se corrigent facilement avec un peu de méthode… et un matériel adapté.

Ci-dessous, un tour d’horizon des 10 erreurs de compactage les plus fréquentes sur les chantiers en France, avec des conseils concrets et des recommandations d’équipements ENAR.

1. Épaisseur de couche trop importante

C’est probablement l’erreur n°1 sur les remblais et couches de forme: on veut aller vite, on épand 40–50 cm de matériau et on passe la plaque ou le rouleau “un bon coup”.

Problème:

• La vibration ne pénètre pas sur toute la hauteur.
• La partie supérieure est bien densifiée, mais le bas reste meuble.
• Résultat: tassements différentiels, fissures dans les enrobés, affaissement des bordures.

En pratique:

• Sur la plupart des sols granulaires, viser 20–30 cm par couche est un bon ordre de grandeur (à ajuster selon le guide de compactage et la masse de l’engin).
• Mieux vaut deux couches de 20 cm bien compactées qu’une seule couche de 40 cm “à moitié bonne”.
• Pour de petites surfaces ou des trottoirs: plaques vibrantes unidirectionnelles ZEN / ZEN-L, légères (≈ 63 à 92 kg) et maniables, conçues pour compacter dans des zones étroites comme les tranchées.

Pour des couches plus épaisses ou des surfaces plus importantes: passer sur une plaque réversible TEN ou TEN 45, plus lourde, avec une force de compactage supérieure adaptée aux travaux intensifs sur routes, parkings et surfaces pavées.

2. Sol trop humide… ou trop sec

Même avec le meilleur compacteur, un sol à la mauvaise teneur en eau ne sera jamais correctement

Sur le terrain, on voit souvent:

• Des remblais mis en place juste après la pluie avec un sol trop humide: le compacteur pompe, l'eau remonte, les grains se réorganisent mal.
• Ou au contraire des matériaux trop secs, poussiéreux, difficiles à densifier.

En France, pour les remblais de tranchées, les normes et guides renvoient à la classification NF P 11-300, qui distingue notamment différents états hydriques (très humide, humide, moyen, sec…). Le contrôle de compactage tient explicitement compte de cet état hydrique.

Bon réflexe chantier:

• Si le matériau est trop humide: laisser ressuyer, scarifier, drainer si besoin.
• S’il est trop sec: un léger arrosage avant passage du compacteur peut faire une vraie différence.

3. Nombre de passes insuffisant

Deux allers-retours et on pense que “c’est bon”? Pas toujours.De manière générale, la littérature technique indique qu’il faut 3 à 8 passes pour une couche de 30 cm, et parfois davantage selon:

• La nature du sol.
• La teneur en eau.
• La masse et le type de compacteur.
• La qualité exigée.

Si le nombre de passes est insuffisant, la densité obtenue reste en dessous du taux visé, des zones hétérogènes apparaissent (bandes sous-compactées) et les contrôles au pénétromètre ou au densitomètre nucléaire seront refusés.

Bonnes pratiques:

• Se référer aux tableaux de compactage fournis par le bureau d’études ou le laboratoire.
• Réaliser quelques essais de calage en début de chantier: on augmente progressivement le nombre de passes jusqu’à stabiliser la densité.
• Garder le même schéma de passes sur le reste du chantier.

4. Mauvaise vitesse d’avancement

La vitesse d’avancement a autant d’importance que le nombre de passes:

• Trop vite: le sol n’a pas le temps de transmettre et dissiper l’énergie de vibration, les points d’impact se recouvrent peu et on obtient un compactage superficiel et irrégulier.
• Trop lent: perte de productivité, risque de sur-compacter ou de “casser” certains matériaux sensibles.

Les guides de compactage et études montrent que la vitesse, l’épaisseur de couche et le nombre de passes sont liés pour atteindre une compacité donnée: si on change l’un, il faut adapter les autres.

Conseils opérationnels:

• Rester dans la plage de vitesse recommandée par le fabricant de l’équipement.
• Garder une vitesse constante sur toute la zone (éviter les accélérations / coups de frein).
• Former les conducteurs à reconnaître le “bon comportement” de la machine (sonorité, amplitude, déplacement).

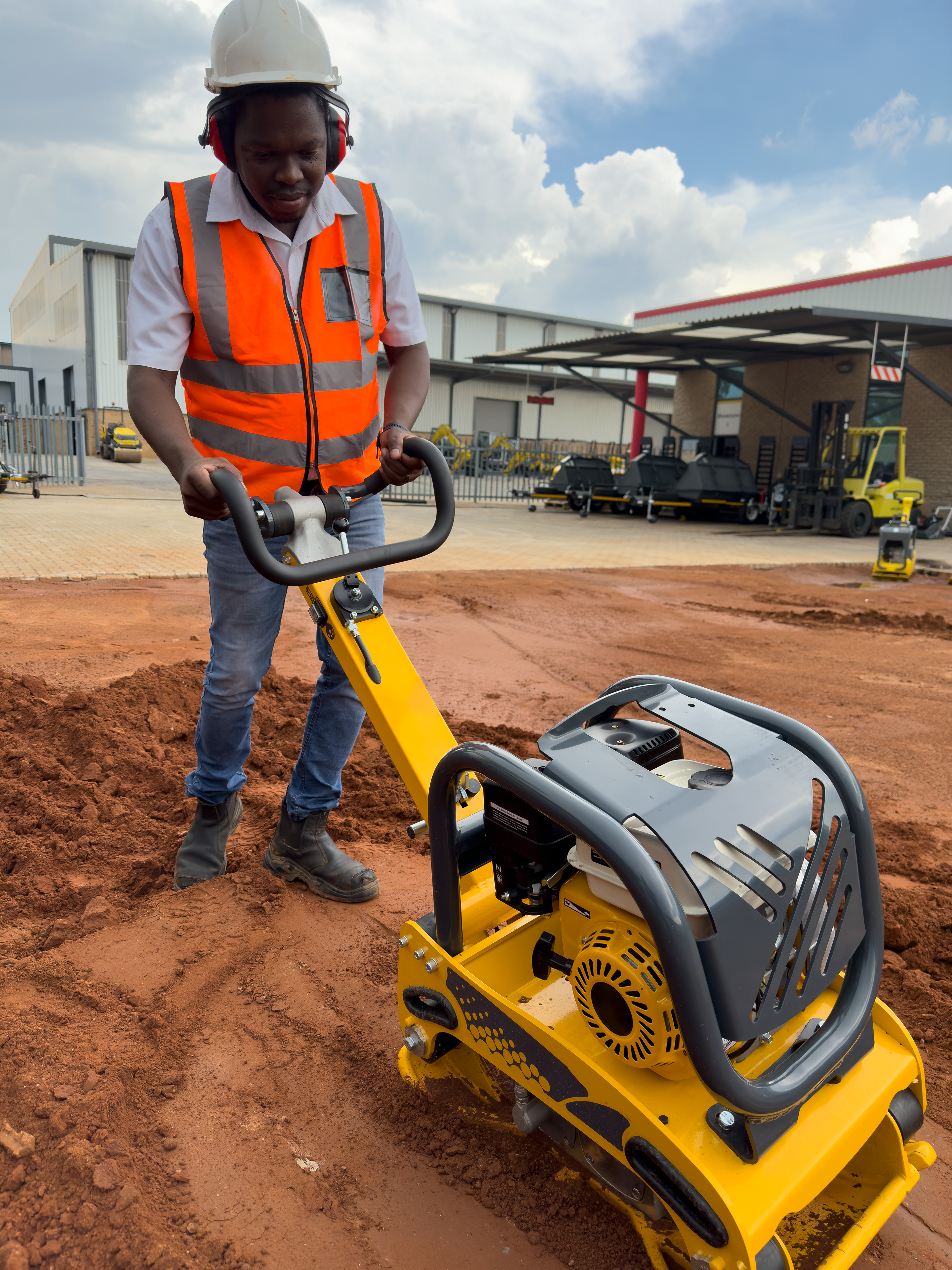

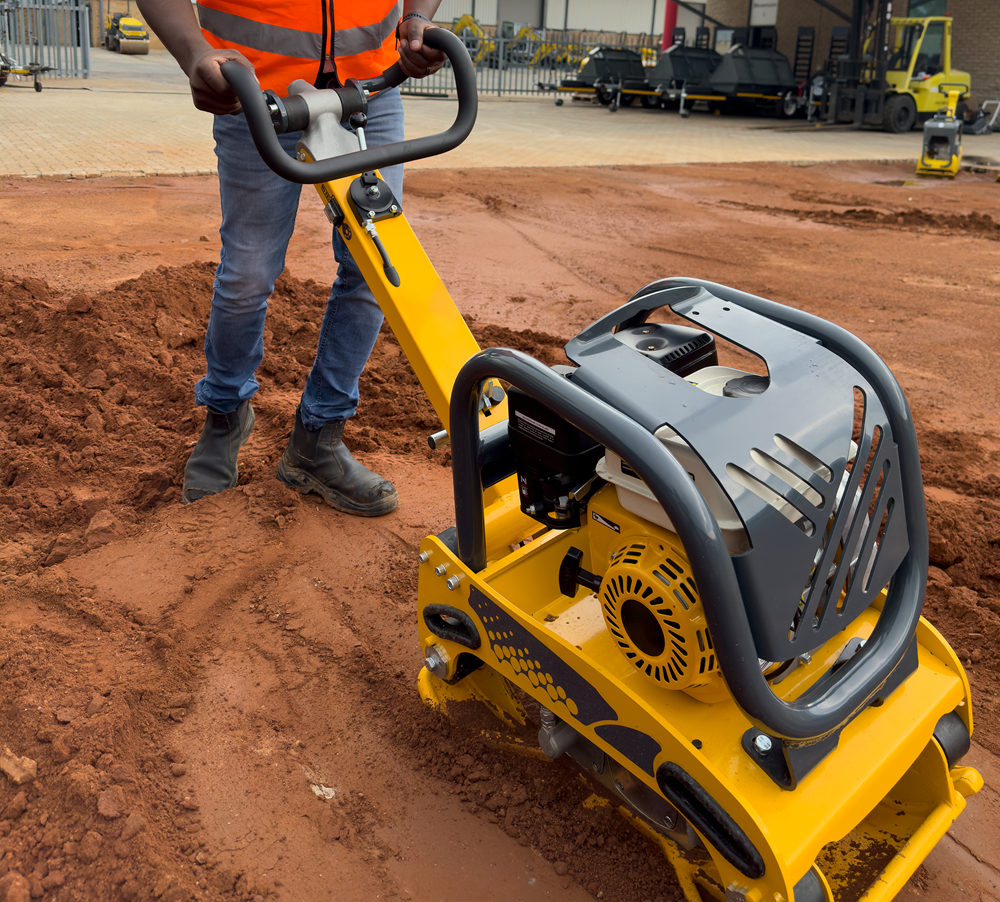

Les plaques réversibles ENAR de la gamme TEN sont conçues pour offrir une marche avant / arrière progressive et un contrôle fin de l’avancement, ce qui aide l’opérateur à garder une vitesse régulière, même dans des zones confinées.

5. Absence de contrôle (densité, pénétromètre, essais in situ)

En France, le contrôle de compactage des remblais (notamment en tranchée) repose sur normes d’essais (XP P 94-063, XP P 94-105) et des méthodes de mesure: pénétromètre dynamique, essais de plaque, densité in situ.

Sans contrôle:

• Impossible de prouver que le compactage est conforme.
• Difficile d’ajuster en cours de route (corriger l’épaisseur, le nombre de passes, l’arrosage…)
• Exposition maximale aux réserves, aux reprises et aux sinistres différés.

Ce qu’on devrait voir sur un chantier maîtrisé:

• Un plan de contrôle avec fréquence des essais
• Traçabilité des résultats (densités, courbes pénétrométriques…)
• Ajustement des réglages dès qu’un contrôle est jugé insuffisant

6. Mauvais choix de matériel selon le sol et le chantier

Tous les équipements de compactage ne se valent pas et surtout, ils ne sont pas faits pour les mêmes sols:

D’après les préconisations ENAR:

• Plaques vibrantes: idéales pour les sols granulaires (sables, graves) et les enrobés sur petites et moyennes surfaces. (plaques vibrantes unidirectionnelles ZEN, ZEN-C, ZEN-L)
• Pilonneuses: mieux adaptées aux sols cohésifs (argiles) et aux zones étroites type tranchées. (pilonneuses PH / DEEP)
• Rouleaux vibrants: recommandés pour les grandes surfaces et les couches d’asphalte (voiries, parkings, zones industrielles).

Erreurs typiques:

• Utiliser une petite plaque légère sur un remblai épais en grave: compactage insuffisant en profondeur
• Utiliser une pilonneuse sur un sable très sec: on “bat” le sol sans densifier correctement
• Utiliser un rouleau lisse sur un matériau très plastique: lissage en surface, sous-compactage dessous

7. Plaques ou rouleaux sous-dimensionnés

Même si le type d’équipement est correct, il peut être trop léger ou pas assez puissant pour l’ouvrage:

Conséquences:

• Multiplication des passes pour atteindre la densité
• Surchauffe et usure prématurée de la machine
• Fatigue opérateur
• Tentation de “bâcler” le compactage sur la fin

À l’inverse, un engin surdimensionné peut être difficile à manœuvrer en zone contrainte ou trop agressif près des réseaux et ouvrages sensibles.

Ce qu’il faut viser:

• Une masse suffisante pour atteindre la densité en un nombre de passes raisonnable
• Une largeur de semelle cohérente avec la largeur de la zone (tranchée, trottoir, voie…)
• Une force centrifuge adaptée au type de sol et à l’épaisseur de couche

8. Plate-forme mal préparée

On se concentre sur le compactage et on oublie la base:

• Pas de décapage des matériaux organiques.
• Surépaisseurs locales non reprises.
• Niveaux non respectés.

Même avec un compactage correct, une plate-forme mal préparée peut générer des zones faibles, des poches d’eau et des tassements différenciés.

9. Séquence de compactage mal organisée

Autre erreur fréquente: l’absence de schéma de compactage clair.

On retrouve par exemple:

• Un compactage trop près des bordures ou des ouvrages sans les protéger
• Un ordre des passes non adapté (on commence au milieu, on termine contre les appuis, etc.)
• Pas de recouvrement suffisant entre les bandes de passage

Pour les enrobés et couches de forme, l’idéal est de définir:

• Un ordre de passage (du bas vers le haut, de l’extérieur vers l’intérieur, selon le type d’ouvrage)
• Un recouvrement minimum entre chaque bande (souvent 1/3 à 1/2 de la largeur du cylindre ou de la plaque)
• Des zones de reprise clairement identifiées où l’on insiste sur le compactage

Les rouleaux vibrants ENAR, grâce à leur système de vibration optimisé et à une répartition homogène de la pression, facilitent l’obtention d’une densité régulière sur toute la largeur de compactage, ce qui limite les bandes sous-compactées.

10. Manque de formation et d’entretien des équipements

Même le meilleur matériel ne compensera pas:

• Un opérateur non formé.
• Une machine mal entretenue.

Du côté de l'opérateur, il est important de comprendre le comportement du sol (humidité, type de matériau), de maîtriser les réglages et la mise en route de la machine et de savoir quand arrêter le compactage (densité stabilisée, absence de pompage, absence de tassement supplémentaire).

Du côté des machines, il est important de vérifier l'état de la semelle ou du cylindre, de contrôler la fréquence/amplitude des vibrations, d'entretenir les filtres, le moteur, les silentblocs...

La plupart des gammes récentes d'ENAR sont compatibles avec le système TrackPro, qui permet de suivre les heures de fonctionnement, la localisation des machines et leur état, ce qui aide à anticiper la maintenance et à réduire les pannes en chantier.

En résumé, pour éviter les erreurs de compactage de sol les plus fréquentes:

• Respecter des couches de faible épaisseur (20–30 cm selon les cas).
• Travailler à une teneur en eau proche de l’optimum (pas trop humide, pas trop sec).
• Assurer un nombre de passes suffisant avec une vitesse d’avancement régulière.
• Mettre en place un contrôle systématique (densité, pénétromètre, essais de plaque).
• Choisir un équipement ENAR adapté: pilonneuses PH pour tranchées et sols cohésifs, plaques ZEN / ZEN-L pour les graves et trottoirs, TEN / TEN 45 et rouleaux vibrants pour les voiries et parkings.

En travaillant sur ces quelques points clés, vous réduisez drastiquement les reprises, les retours SAV et les sinistres liés à un mauvais compactage.
