Grabenverdichtung für Rohrleitungen und Versorgungsleitungen: Fehler, die spätere Setzungen verursachen | ENAR

Die Verlegung von Rohrleitungen, Kabelschutzrohren und anderen unterirdischen Versorgungsleitungen gehört zu den Standardarbeiten bei Infrastruktur- und Erschließungsprojekten. Viele der Setzungen und Verformungen, die Jahre später auf Straßen, Gehwegen oder befestigten Flächen auftreten, haben jedoch eine gemeinsame Ursache: eine unzureichende Verdichtung des Grabens.

Die fachgerechte Verdichtung des Verfüllmaterials ist einer der wichtigsten Faktoren, um die Stabilität der Infrastruktur sicherzustellen und spätere Setzungen zu vermeiden.

Warum ist die richtige Verdichtung eines Grabens so wichtig?

Beim Aushub eines Grabens wird der natürliche Boden gestört und verliert einen Teil seiner Tragfähigkeit. Nach dem Einbau der Rohrleitung muss das Verfüllmaterial kontrolliert eingebracht und verdichtet werden, um diese Tragfähigkeit wiederherzustellen.

Eine unzureichende Verdichtung kann zu folgenden Problemen führen:

• Differenzsetzungen.
• Absackungen von Fahrbahnen oder Gehwegen.
• Schäden an Belägen und Bauwerken.
• Verschiebungen oder Verformungen von Rohrleitungen.
• Kostspielige spätere Reparaturarbeiten.

Eine gute Verdichtung erhöht die Bodendichte, verbessert die Tragfähigkeit und reduziert das Risiko zukünftiger Verformungen.

Fehler 1: Die Grabensohle nicht ausreichend verdichten

Einer der häufigsten Fehler besteht darin, die Rohrleitung auf einer unzureichend verdichteten Basis zu verlegen.

Normen und bewährte Verfahren schreiben vor, dass die Grabensohle vor dem Verlegen der Rohrleitung verdichtet werden muss, da dieser Bereich nach dem Einbau deutlich schwerer zugänglich ist.

Wenn die Basis Hohlräume oder weiche Bereiche aufweist:

• Werden Lasten nicht gleichmäßig verteilt.
• Entstehen punktuelle Auflagerungen.
• Steigt das Risiko von Rohrverformungen.
• Werden spätere Setzungen begünstigt.

Fehler 2: Nur die obere Verfüllschicht verdichten

Auf vielen Baustellen wird der oberen Verfüllung große Aufmerksamkeit gewidmet, während der Bereich rund um die Rohrleitung vernachlässigt wird.

Dabei gehört der Bereich zwischen der Grabensohle und etwa 30 cm oberhalb der Rohrleitung zu den kritischsten Zonen des gesamten Grabens.

Die Verdichtung muss erfolgen:

• Unterhalb der Rohrleitung.
• Auf beiden Seiten der Leitung.
• Im Bereich der oberen Überdeckung.

Eine unvollständige Verdichtung in einem dieser Bereiche kann zu Bodenbewegungen führen, sobald die Infrastruktur in Betrieb genommen wird.

Fehler 3: Keine symmetrische Verdichtung

Ein weiterer häufiger Fehler besteht darin, zunächst eine Seite der Rohrleitung zu verfüllen und zu verdichten.

Bewährte Verfahren sehen vor, dass das Material gleichzeitig auf beiden Seiten der Leitung eingebracht und verdichtet wird, um Folgendes zu vermeiden:

• Seitliche Verschiebungen.
• Anhebungen der Rohrleitung.
• Ungleichmäßige Belastungen der Installation.

Insbesondere bei Rohrleitungen mit großem Durchmesser ist dieser Aspekt entscheidend, um eine gleichmäßige Lastverteilung sicherzustellen.

Fehler 4: Das falsche Verdichtungsgerät verwenden

Nicht jedes Verdichtungsgerät eignet sich für jede Arbeitsphase.

Die Auswahl sollte abhängig sein von:

• Der Bodenart.
• Der Grabenbreite.
• Der Grabentiefe.
• Dem zu verdichtenden Bereich.

Vibrationsstampfer

Sie sind besonders effektiv bei:

• Schmalen Gräben.
• Bindigen Böden.
• Beengten Arbeitsbereichen.
• Der Verdichtung rund um Rohrleitungen.

Dank ihrer hohen Schlagenergie ermöglichen sie eine hohe Verdichtungsleistung auch in schwer zugänglichen Bereichen.

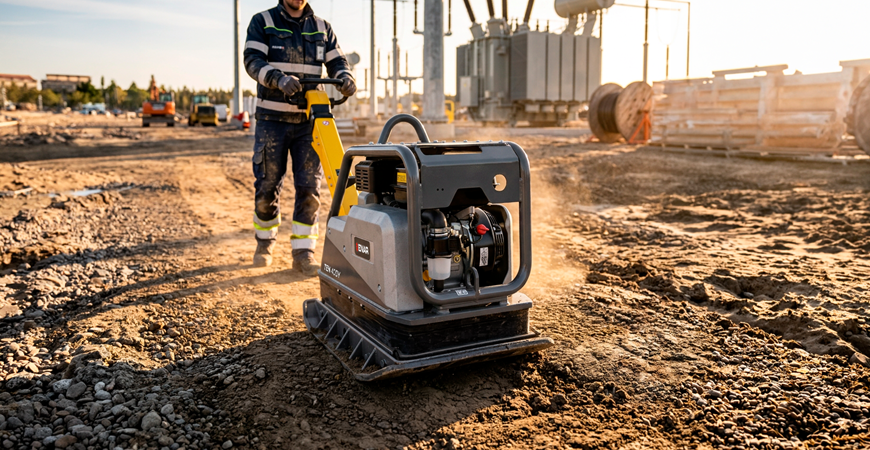

Vibrationsplatten

Sie eignen sich ideal für:

• Körnige Böden.
• Breitere Gräben.
• Obere Verfüllschichten.

Reversierbare Vibrationsplatten bieten darüber hinaus eine hohe Produktivität auf größeren Flächen.

Rüttelwalze

Sie werden hauptsächlich eingesetzt für:

• Obere Verfüllschichten.
• Den abschließenden Verschluss von Gräben.
• Große Flächen.

Allerdings stoßen sie in engen Bereichen und in der Nähe von Rohrleitungen oft an ihre Grenzen.

Fehler 5: Mit zu dicken Schichten arbeiten

Produktivität darf niemals auf Kosten der Qualität gehen.

Einer der häufigsten Fehler besteht darin, zu dicke Verfüllschichten einzubauen, um Zeit zu sparen.

Wenn die Schichtdicke die Verdichtungsleistung des eingesetzten Geräts übersteigt:

• Kann die Oberfläche zwar ausreichend verdichtet erscheinen.
• Bleiben die unteren Schichten jedoch unzureichend verdichtet.
• Erhöht sich das Risiko von Setzungen erheblich.

Die optimale Schichtdicke hängt sowohl von der Bodenart als auch vom eingesetzten Gerät ab.

Fehler 6: Den Feuchtigkeitsgehalt ignorieren

Wasser spielt bei Verdichtungsprozessen eine entscheidende Rolle.

Ein zu trockener Boden erschwert die Umlagerung der Partikel, während ein zu feuchtes Material an Stabilität verliert und die Wirksamkeit der Verdichtung reduziert.

Das Arbeiten nahe dem optimalen Wassergehalt ermöglicht:

• Eine höhere erreichbare Dichte.
• Weniger Überfahrten bzw. Arbeitsgänge.
• Eine höhere Produktivität auf der Baustelle.

Fehler 7: Keine ausreichende Verbindung zwischen Verfüllung und Grabenwänden sicherstellen

Die Verbindung zwischen dem bestehenden Boden und dem Verfüllmaterial ist ein Aspekt, der häufig übersehen wird.

Nach technischen Empfehlungen sollte die Verdichtung von den Grabenwänden zur Mitte hin erfolgen, um eine optimale Verbindung zwischen beiden Materialien sicherzustellen.

Eine mangelhafte Verdichtung in diesen Bereichen kann im Laufe der Zeit zu Differenzbewegungen und lokalen Setzungen führen.

So vermeiden Sie spätere Setzungen

Die Vermeidung von Setzungen beginnt lange bevor der Graben geschlossen wird.

Die wichtigsten Voraussetzungen für eine dauerhafte Verdichtung sind:

• Die Auswahl eines geeigneten Verfüllmaterials.
• Die fachgerechte Verdichtung der Grabensohle.
• Das Arbeiten in kontrollierten Schichtstärken.
• Die Einhaltung eines geeigneten Feuchtigkeitsgehalts.
• Der Einsatz des richtigen Verdichtungsgeräts.
• Die Überprüfung der erreichten Verdichtungswerte.

Fazit

Die meisten Setzungen, die nach Arbeiten an unterirdischen Versorgungsnetzen auftreten, werden nicht durch die installierte Rohrleitung verursacht, sondern durch eine unzureichende Verdichtung des Verfüllmaterials.

Eine fachgerechte Ausführung der Arbeiten sowie die richtige Auswahl von Vibrationsstampfern, Vibrationsplatten oder Walzen gewährleisten die Stabilität des Grabens, schützen die Leitungen und helfen, kostspielige Reparaturen in der Zukunft zu vermeiden.

Das Verdichtungsprogramm von ENAR bietet für jede Arbeitsphase die passende Lösung und unterstützt Bauprofis dabei, bei jedem Infrastrukturprojekt eine effiziente, sichere und langlebige Verdichtung zu erreichen.
