Die Bodenverdichtung ist einer der wichtigsten Arbeitsschritte in jedem Bauprojekt. Eine unzureichend verdichtete Tragschicht kann zu Setzungen, Rissen, Verformungen von Verkehrsflächen und kostspieligen Reparaturen führen. Deshalb sollte vor der Auswahl eines Verdichtungsgeräts zunächst eine zentrale Frage beantwortet werden: Welche Bodenart soll verdichtet werden?

Nicht jeder Untergrund reagiert gleich auf Vibration, Schlagkraft oder Druck. Die Kenntnis der Bodeneigenschaften ermöglicht die Auswahl der richtigen Maschine, steigert die Produktivität auf der Baustelle und hilft dabei, die geforderten Verdichtungswerte effizient zu erreichen.

Die Bodenart erkennen: Der erste Schritt zu einer effektiven Verdichtung

Die Verdichtbarkeit eines Bodens hängt hauptsächlich von vier Faktoren ab:

• Der Bodenart
• Der Form und Oberflächenbeschaffenheit der Partikel
• Der Korngrößenverteilung
• Dem Feuchtigkeitsgehalt

Diese Faktoren bestimmen, wie der Boden auf den Verdichtungsprozess reagiert und welche Technologie die besten Ergebnisse erzielt.

Die richtige Identifizierung des Bodens erleichtert nicht nur die Auswahl des geeigneten Geräts, sondern reduziert auch die notwendige Anzahl von Überfahrten, optimiert die Arbeitszeiten und verbessert die Wirtschaftlichkeit des Projekts.

Die wichtigsten Bodenarten im Bauwesen

1- Nichtbindige Böden

Nichtbindige Böden bestehen hauptsächlich aus Kies, Schotter und Sand und enthalten nur geringe Anteile feiner Partikel.

Typische Eigenschaften sind:

• Hohe Wasserdurchlässigkeit
• Gute Drainageeigenschaften
• Schnelles Austrocknen
• Hohe Tragfähigkeit nach der Verdichtung

Da zwischen den einzelnen Körnern nur geringe Bindungskräfte wirken, reagieren diese Materialien besonders gut auf Vibrationen. Während der Verdichtung ordnen sich die Körner neu an und füllen vorhandene Hohlräume, wodurch die Bodendichte effizient erhöht wird.

Aus diesem Grund werden nichtbindige Böden häufig im Straßenbau, bei Industrieflächen und überall dort eingesetzt, wo eine hohe Tragfähigkeit erforderlich ist

2- Bindige Böden

Bindige Böden bestehen überwiegend aus Schluff und Ton. Ihre Partikel sind sehr fein und weisen starke Haftkräfte untereinander auf.

Sie zeichnen sich aus durch:

• Geringe Wasserdurchlässigkeit
• Hohe Empfindlichkeit gegenüber Feuchtigkeit
• Neigung zum Quellen bei Wasseraufnahme
• Höheren Aufwand für eine gleichmäßige Verdichtung

Im Gegensatz zu nichtbindigen Böden reicht Vibration allein oft nicht aus. Diese Materialien benötigen eine Kombination aus Schlagkraft, Druck und Knetwirkung, um Luft- und Wasseranteile zu verdrängen und Hohlräume zu reduzieren.

3- Gemischtkörnige Böden

Gemischtkörnige Böden sind auf Baustellen am häufigsten anzutreffen.

Sie bestehen aus einer Mischung grober und feiner Partikel in unterschiedlichen Anteilen. Ihr Verhalten hängt daher von der jeweiligen Zusammensetzung des Materials ab.

Gut abgestufte Mischböden liefern in der Regel hervorragende Verdichtungsergebnisse, da kleinere Partikel die Zwischenräume zwischen größeren Körnern ausfüllen und so höhere Dichten ermöglichen.

Wie erkennt man die Bodenart auf der Baustelle?

Laboruntersuchungen liefern zwar die genauesten Ergebnisse, doch eine erste Einschätzung kann häufig direkt auf der Baustelle erfolgen.

Ein weiterer entscheidender Faktor ist der Feuchtigkeitsgehalt.

Zu trockene Böden erschweren die Neuordnung der Partikel während der Verdichtung. Zu feuchte Böden verlieren hingegen an Stabilität und können die Wirksamkeit des Verdichtungsprozesses deutlich reduzieren.

Welche Maschine eignet sich für welche Bodenart?

Elegir correctamente el equipo de compactación es tan importante como identificar el Die richtige Wahl des Verdichtungsgeräts ist genauso wichtig wie die Bestimmung der Bodenart selbst.

Stampfer: Die beste Lösung für bindige Böden

Stampfer wurden speziell für den Einsatz auf Ton-, Schluff- und feinkörnigen Materialien entwickelt.

Durch ihre hohe Schlagkraft und die Fähigkeit, Verdichtungsenergie tief in den Boden einzubringen, lösen sie die Bindung zwischen den Partikeln und erzielen hervorragende Ergebnisse in Gräben, Fundamenten und beengten Bereichen.

Sie eignen sich besonders für Anwendungen, bei denen auf kleiner Fläche eine intensive Verdichtung erforderlich ist.

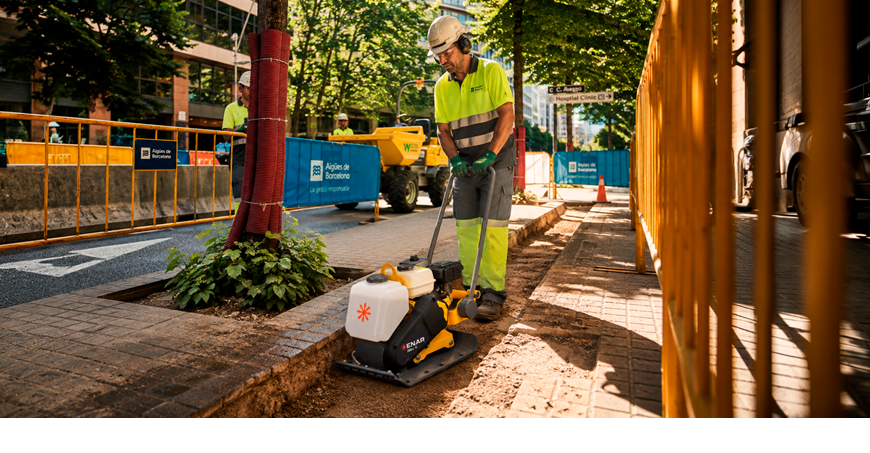

Vibrationsplatten: Maximale Effizienz auf nichtbindigen Böden

Vibrationsplatten überzeugen insbesondere bei Sand-, Kies- und Schotterböden.

Die Vibration reduziert die Reibung zwischen den Partikeln und fördert deren Neuordnung, wodurch schnell hohe Verdichtungsgrade erreicht werden.

Je nach Anwendung kommen zum Einsatz:

• Vorlaufende Vibrationsplatten, ideal für kleine und mittlere Flächen.
• Reversierbare Vibrationsplatten, empfohlen für größere Schichtstärken und anspruchsvollere Anwendungen.

Walzen: Hohe Produktivität auf großen Flächen

Wenn große Flächen verdichtet werden müssen, bieten Walzen maximale Produktivität.

Sie eignen sich besonders für:

• Straßenbauprojekte
• Parkflächen
• Industrieflächen
• Erschließungs- und Infrastrukturprojekte
• Großflächige Erdarbeiten

Je nach Bodenart können Glattmantelwalzen oder spezielle Ausführungen für bindige Böden eingesetzt werden.

Eine fachgerechte Verdichtung macht den Unterschied

Unzureichende Verdichtung kann Probleme verursachen, die oft erst Monate oder Jahre nach Abschluss eines Projekts sichtbar werden:

• Unterschiedliche Setzungen
• Risse in Bauwerken und Verkehrsflächen
• Verringerte Tragfähigkeit
• Höhere Instandhaltungs- und Reparaturkosten

Eine korrekt ausgeführte Verdichtung verbessert hingegen die Stabilität des Untergrunds, reduziert die Wasserdurchlässigkeit und schafft eine dauerhafte Grundlage für jede Baukonstruktion.

Durch die richtige Identifizierung des Bodens und die Auswahl der passenden Technologie können Bauunternehmen effizienter arbeiten, Kosten reduzieren und die langfristige Qualität ihrer Projekte sichern.

Das ENAR Verdichtungsprogramm mit Stampfern, Vibrationsplatten und Walzen bietet Lösungen für eine Vielzahl von Anwendungen und unterstützt Bauprofis dabei, auf jedem Bodentyp eine effiziente, sichere und wirtschaftliche Verdichtung zu erreichen.
