Instalacja rurociągów, przewodów oraz innych sieci podziemnych jest standardowym elementem realizacji projektów infrastrukturalnych i urbanistycznych. Jednak wiele zapadnięć i deformacji, które pojawiają się po latach na drogach, chodnikach czy utwardzonych nawierzchniach, ma wspólną przyczynę: niewłaściwe zagęszczenie wykopu.

Prawidłowe zagęszczenie zasypki jest jednym z najważniejszych czynników decydujących o stabilności infrastruktury i zapobieganiu późniejszym osiadaniom gruntu.

Dlaczego prawidłowe zagęszczanie wykopu jest tak ważne?

Podczas wykonywania wykopu naturalna struktura gruntu zostaje naruszona, a jego nośność częściowo utracona. Po ułożeniu rurociągu materiał zasypowy musi zostać ułożony i zagęszczony w sposób kontrolowany, aby przywrócić wymaganą zdolność przenoszenia obciążeń.

Niewystarczające zagęszczenie może prowadzić do:

• nierównomiernych osiadań gruntu,
• zapadania się jezdni lub chodników,
• uszkodzeń nawierzchni i konstrukcji,
• przemieszczenia lub deformacji rur,
• kosztownych prac naprawczych w przyszłości.

Dobrze wykonane zagęszczenie zwiększa gęstość gruntu, poprawia jego nośność i ogranicza ryzyko przyszłych deformacji.

Błąd 1: Niewłaściwe zagęszczenie dna wykopu

Jednym z najczęściej popełnianych błędów jest układanie rury na niewystarczająco zagęszczonym podłożu.

Normy oraz dobre praktyki budowlane wskazują, że dno wykopu powinno zostać zagęszczone przed ułożeniem rurociągu, ponieważ po jego montażu dostęp do tej strefy staje się znacznie trudniejszy.

Jeżeli podłoże zawiera puste przestrzenie lub strefy o obniżonej nośności:

• obciążenia nie rozkładają się równomiernie,
• powstają punktowe miejsca podparcia,
• wzrasta ryzyko deformacji rur,
• zwiększa się prawdopodobieństwo późniejszych osiadań.

Błąd 2: Zagęszczanie wyłącznie górnej warstwy zasypki

Na wielu budowach szczególną uwagę poświęca się górnym warstwom zasypki, zaniedbując obszar bezpośrednio otaczający rurę.

Tymczasem strefa pomiędzy dnem wykopu a poziomem około 30 cm ponad rurą jest jedną z najważniejszych części całej konstrukcji.

Zagęszczenie powinno być wykonane:

• pod rurą,
• po obu stronach przewodu,
• w strefie przykrycia rury.

Niepełne zagęszczenie w którejkolwiek z tych stref może powodować przemieszczenia gruntu podczas eksploatacji infrastruktury.

Błąd 3: Brak symetrycznego zagęszczania

Kolejnym częstym błędem jest zasypywanie i zagęszczanie jednej strony rurociągu przed drugą.

Dobre praktyki wymagają, aby materiał był układany i zagęszczany jednocześnie po obu stronach przewodu, co pozwala uniknąć:

• przemieszczeń bocznych,
• unoszenia się rury,
• nierównomiernych naprężeń działających na instalację.

Jest to szczególnie istotne w przypadku rurociągów o dużych średnicach, gdzie równomierny rozkład obciążeń ma kluczowe znaczenie.

Błąd 4: Zastosowanie niewłaściwego sprzętu do zagęszczania

Nie każdy sprzęt nadaje się do wszystkich etapów prac.

Wybór urządzenia powinien zależeć od:

• rodzaju gruntu,
• szerokości wykopu,
• głębokości wykopu,
• strefy przeznaczonej do zagęszczania.

Ubijaki stopowe

Są szczególnie skuteczne w przypadku:

• wąskich wykopów,
• gruntów spoistych,
• miejsc o ograniczonej przestrzeni roboczej,
• zagęszczania wokół rurociągów.

Dzięki wysokiej energii udaru umożliwiają uzyskanie wysokiego stopnia zagęszczenia w trudno dostępnych miejscach.

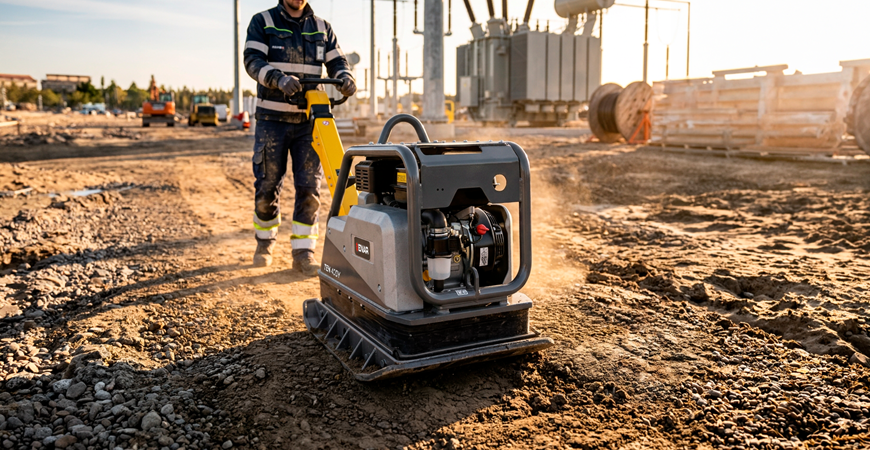

Płyty wibracyjne

Doskonale sprawdzają się w przypadku:

• gruntów niespoistych i ziarnistych,
• szerszych wykopów,
• górnych warstw zasypki.

Rewersyjne płyty wibracyjne dodatkowo zapewniają wysoką wydajność na większych powierzchniach.

Walce

Stosowane są głównie do:

• zagęszczania górnych warstw zasypki,
• końcowego zamknięcia wykopu,
• pracy na dużych powierzchniach.

Jednak w wąskich wykopach i w pobliżu rur ich zastosowanie bywa ograniczone.

Błąd 5: Praca na zbyt grubych warstwach zasypki

Wydajność nigdy nie powinna odbywać się kosztem jakości.

Jednym z najczęstszych błędów jest układanie zbyt grubych warstw materiału zasypowego w celu przyspieszenia prac.

Gdy grubość warstwy przekracza możliwości zagęszczania danego urządzenia:

• powierzchnia może sprawiać wrażenie prawidłowo zagęszczonej,
• niższe warstwy pozostają niedostatecznie zagęszczone,
• ryzyko osiadania znacząco wzrasta.

Optymalna grubość warstw zależy zarówno od rodzaju gruntu, jak i używanego sprzętu.

Błąd 6: Ignorowanie wilgotności gruntu

Woda odgrywa kluczową rolę w procesie zagęszczania.

Zbyt suchy grunt utrudnia odpowiednie przemieszczanie się i układanie cząstek, natomiast zbyt wilgotny materiał traci stabilność i obniża skuteczność zagęszczania.

Praca przy wilgotności zbliżonej do optymalnej pozwala:

• osiągnąć większą gęstość gruntu,
• ograniczyć liczbę przejść sprzętu,
• zwiększyć wydajność prac.

Błąd 7: Brak odpowiedniego połączenia zasypki ze ścianami wykopu

Połączenie pomiędzy istniejącym gruntem a materiałem zasypowym jest aspektem, który często bywa pomijany.

Zgodnie z zaleceniami technicznymi zagęszczanie powinno być prowadzone od ścian wykopu w kierunku jego środka, zapewniając właściwe połączenie obu materiałów.

Niewłaściwe zagęszczenie w tych strefach może z czasem prowadzić do różnicowych przemieszczeń i lokalnych osiadań.

Jak zapobiegać przyszłym osiadaniom?

Zapobieganie osiadaniom rozpoczyna się na długo przed zasypaniem wykopu.

Kluczowe elementy trwałego zagęszczenia to:

• dobór odpowiedniego materiału zasypowego,
• prawidłowe zagęszczenie dna wykopu,
• wykonywanie prac warstwami o kontrolowanej grubości,
• utrzymywanie odpowiedniej wilgotności,
• stosowanie właściwego sprzętu do zagęszczania,
• kontrola osiągniętego stopnia zagęszczenia.

Podsumowanie

Większość osiadań pojawiających się po wykonaniu sieci podziemnych nie jest wynikiem wadliwie zamontowanych rur, lecz niewłaściwego zagęszczenia zasypki.

Prawidłowe wykonanie prac oraz odpowiedni dobór ubijaków stopowych, płyt wibracyjnych i walców pozwalają zapewnić stabilność wykopu, chronić instalacje podziemne oraz uniknąć kosztownych napraw w przyszłości.

Oferta urządzeń zagęszczających ENAR obejmuje rozwiązania przeznaczone do każdego etapu prac, pomagając profesjonalistom z branży budowlanej osiągać skuteczne, bezpieczne i trwałe zagęszczenie w każdym projekcie infrastrukturalnym.
