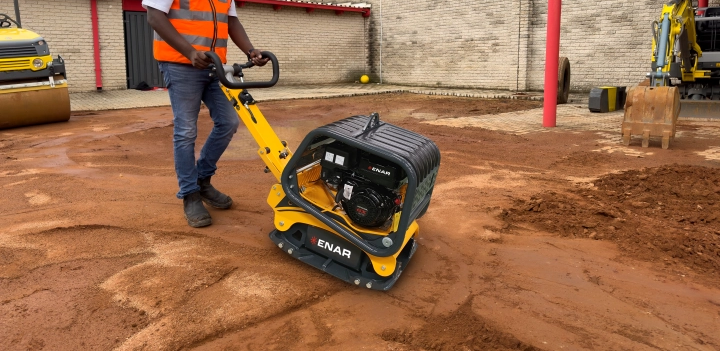

Płyta wibracyjna, ubijak skokowy czy walec: które urządzenie najlepiej sprawdzi się na danym rodzaju gruntu?

Płyta wibracyjna, ubijak skokowy czy walec: które urządzenie najlepiej sprawdzi się na danym rodzaju gruntu?

W pracach takich jak budowa tarasów, zasypywanie wykopów czy lekkie roboty drogowe bardzo często pojawia się to samo pytanie:

Czy użyć płyty wibracyjnej, czy ubijaka skokowego… i kiedy lepiej przejść na walec wibracyjny?

W praktyce oznacza to: które urządzenie do zagęszczania gruntu należy wybrać, aby pracować wydajnie, osiągnąć wysoką jakość zagęszczenia oraz spełnić obowiązujące normy, takie jak specyfikacje DTU, wymagania nośności czy długoterminowe gwarancje konstrukcyjne.

Niniejszy przewodnik skierowany jest do firm budownictwa inżynieryjnego, specjalistów od zagospodarowania terenów, firm murarskich, wypożyczalni sprzętu oraz wykonawców robót ziemnych, którzy na co dzień zajmują się zagęszczaniem gruntu. Jego celem jest jedno: pomóc wybrać właściwe urządzenie — płytę wibracyjną, ubijak skokowy lub walec — w oparciu o praktyczne przykłady i rekomendacje z oferty ENAR.

Dlaczego wybór odpowiedniego zagęszczarki ma kluczowe znaczenie dla trwałości konstrukcji

Niewystarczające zagęszczenie gruntu na placu budowy nieuchronnie prowadzi do problemów konstrukcyjnych, takich jak:

• Pękanie lub przedwczesne uszkodzenia płyt betonowych
• Osadzanie się i nierówności nawierzchni z kostki lub płyt
• Deformacje i koleiny na asfalcie pod wpływem ruchu pojazdów

Natomiast prawidłowe zagęszczenie, dopasowane do rodzaju gruntu, grubości warstw i przewidywanych obciążeń, zapewnia:

• Stabilne i trwałe podłoże
• Mniej poprawek i niższe koszty utrzymania w czasie
• Pozytywne wyniki badań nośności już przy pierwszej kontroli
• Bardziej profesjonalny wizerunek wykonawcy w oczach klientów i inspektorów

Współczesne przepisy oraz oczekiwania inwestorów coraz częściej wymagają zagęszczania gruntu na poziomie profesjonalnym, nawet w stosunkowo małych projektach, takich jak ogrody przydomowe, podjazdy czy tarasy.

Dlatego wybór odpowiedniej maszyny od samego początku jest znacznie bardziej efektywny niż późniejsze nadrabianie błędów poprzez nadmierne pogrubianie warstw, przewymiarowanie konstrukcji czy kosztowne prace naprawcze.

Zrozumienie różnych typów gruntów przeznaczonych do zagęszczania

Rodzaj gruntu jest podstawowym kryterium przy wyborze odpowiedniego sprzętu: płyty wibracyjnej, ubijaka skokowego lub walca wibracyjnego. Każdy typ gruntu reaguje na zagęszczanie inaczej, a niewłaściwy dobór maszyny może prowadzić do niewystarczającej gęstości, nadmiernego osiadania lub długoterminowych problemów konstrukcyjnych.

1) Grunty niespoiste (piasek, żwir, kruszywa łamane)

Grunty niespoiste składają się z cząstek utrzymujących się głównie dzięki tarciu wewnętrznemu. Typowe przykłady to piaski, żwiry, kruszywa łamane oraz dobrze przepuszczalne mieszanki stosowane powszechnie w budownictwie.

W przypadku tego rodzaju gruntów płyty wibracyjne i walce wibracyjne są zazwyczaj najbardziej efektycznymi urządzeniami:

• Bardzo dobrze reagują na wibracje, co umożliwia przemieszczenie, klinowanie i zagęszczenie cząstek.
• Są szeroko stosowane w warstwach podbudowy, fundamentach oraz podsypkach pod kostkę brukową i nawierzchnie dla ruchu pieszego i lekkiego ruchu kołowego.

2) Grunty spoiste (ił, glina, pył)

Grunty spoiste — takie jak gliny, iły oraz materiały drobnoplastyczne — utrzymują się dzięki spójności, a nie tarciu.

W takich gruntach lekka płyta wibracyjna często nie jest w stanie zapewnić wymaganego stopnia zagęszczenia, zwłaszcza na większej głębokości. W większości przypadków ubijak skokowy (rammer) jest najlepszym rozwiązaniem:

• Grunty spoiste pochłaniają energię wibracyjną i łatwo się odkształcają, szczególnie przy wysokiej wilgotności.
• Skuteczne zagęszczanie wymaga siły uderzeniowej działającej pionowo, skoncentrowanej na małej powierzchni — co jest dokładnie zasadą działania ubijaka.

3) Zasypywanie wykopów, ścieżki, tarasy i lekkie roboty drogowe

W rzeczywistych warunkach budowlanych znacznie częściej spotyka się grunty mieszane, a nie jednoznacznie spoiste lub niespoiste. Typowe przykłady to:

• Zasypywanie wykopów mieszanką gruntu rodzimego i kruszywa
• Tarasy wykonane na warstwie drenażowej i zagęszczonej podbudowie
• Ścieżki piesze i drogi dojazdowe dla lekkich pojazdów
• Lekkie roboty drogowe na terenach osiedlowych

Takie sytuacje zazwyczaj wiążą się z:

• Wieloma warstwami materiałów (grunt rodzimy, podbudowa, fundament, podsypka)
• Trudnościami w dostępie, spowodowanymi ścianami, ogrodzeniami, skarpami lub krawężnikami
• Wymogami dotyczącymi badań nośności i kontroli jakości

W takich przypadkach wybór odpowiedniego urządzenia zależy zarówno od dominującego rodzaju gruntu, jak i od konkretnego zastosowania na budowie.

Przyjrzyjmy się bliżej, jak podejmować właściwą decyzję w praktyce.

Zagęszczarka płytowa: zastosowanie, zalety i ograniczenia

Zagęszczarka płytowa (płyta wibracyjna) jest jednym z najbardziej uniwersalnych urządzeń do zagęszczania gruntu na placach budowy. Pracuje poprzez wibracje powierzchniowe, co sprawia, że doskonale nadaje się do zagęszczania:

• Gruntów niespoistych, takich jak piaski i kruszywa
• Warstw asfaltowych i bitumicznych
• Lekkich mieszanek gruntowych, np. mieszanki piasku z ziemią

Dzięki tej wszechstronności płyty wibracyjne są szeroko stosowane w robotach ziemnych, projektach zagospodarowania terenu oraz lekkich pracach inżynieryjnych.

Kiedy stosować zagęszczarkę płytową? Typowe zastosowania

Budowa tarasów

• Zagęszczanie warstwy drenażowej i podbudowy pod tarasy betonowe lub z płyt
• Przygotowanie podłoża pod tarasy drewniane na podstawkach — zapobieganie przyszłym osiadaniom

Ścieżki piesze i chodniki

• Podbudowy 0/20 lub 0/31,5
• Warstwa podsypki piaskowej
• Układanie kostki brukowej lub płyt betonowych

Naprawy asfaltu i nawierzchni brukowych na małych powierzchniach

• Lokalna naprawa ubytków i wyrw
• Podjazdy do posesji i rampy wjazdowe
• Odcinki chodników i ścieżek

Warstwy wykończeniowe w szerokich wykopach

• Zagęszczanie ostatnich 20–30 cm zasypki, o ile szerokość wykopu pozwala na bezpieczne użycie płyty

Z reguły płyty wibracyjne pracują na warstwach luźnego materiału o grubości 15–30 cm, w zależności od masy urządzenia, siły odśrodkowej i rodzaju gruntu.

Dla najlepszych rezultatów przejazdy powinny być wykonywane na krzyż.

Zalety zagęszczarek płytowych

• Wysoka wydajność na otwartych powierzchniach, takich jak tarasy, dziedzińce i parkingi
• Jednorodne zagęszczenie oraz równa, stabilna powierzchnia gotowa pod beton, asfalt lub kostkę
• Stosunkowo niewielka masa, łatwa obsługa i transport na budowie
• Szeroki zakres sił odśrodkowych i szerokości płyt, co umożliwia dopasowanie urządzenia do skali i warunków pracy

Ograniczenia

• Mniejsza skuteczność na gruntach bardzo spoistych lub plastycznych, gdzie płyta może „podskakiwać”, zamiast zagęszczać
• Ograniczona głębokość oddziaływania, co oznacza konieczność zagęszczania grubych warstw w kilku przejściach
• Problemy z dostępem w wąskich wykopach lub przy przeszkodach, takich jak słupy, studzienki czy elementy fundamentów

Płyty wibracyjne ENAR

Aby sprostać szerokiemu zakresowi wymagań spotykanych na współczesnych placach budowy, ENAR oferuje kilka uzupełniających się serii płyt wibracyjnych, zaprojektowanych z myślą o pracy zarówno w ciasnych przestrzeniach miejskich, jak i przy przygotowaniu większych otwartych powierzchni.

ZEN – Jednokierunkowe płyty wibracyjne

Seria ZEN została opracowana z myślą o wydajnym zagęszczaniu gruntów niespoistych oraz nawierzchni asfaltowych w typowych pracach ziemnych.

• Idealne do materiałów sypkich i warstw bitumicznych
• Siła odśrodkowa 16–20 kN, płyty o szerokości 400 lub 500 mm
• Zintegrowane kółka transportowe ułatwiające przemieszczanie sprzętu na budowie
• Doskonałe do tarasów, ścieżek pieszych oraz niewielkich nawierzchni o lekkim ruchu

ZEN‑L – Kompaktowe jednokierunkowe płyty wibracyjne

Seria ZEN‑L to rozwiązanie przeznaczone do miejsc, gdzie kluczowe znaczenie ma dostępność i manewrowość.

• Masa robocza 63–92 kg, idealne do ciasnych przestrzeni i wąskich wykopów
• 5 800 drgań/min, płyty o szerokości 350 lub 500 mm
• Opcjonalnie: kółka transportowe i zbiornik na wodę
• Szczególnie polecane do prac miejskich, wokół basenów oraz w trudnodostępnych miejscach

ZEN‑C – Jednokierunkowe płyty wibracyjne o wysokiej częstotliwości (7 000 drgań/min)

Seria ZEN‑C została stworzona specjalnie do pracy na gruntach mieszanych oraz do zagęszczania asfaltu w ograniczonych przestrzeniach, w tym w wykopach.

• Bardzo wysoka częstotliwość pracy (7 000 drgań/min) zapewnia doskonałą skuteczność zagęszczania
• Wyjątkowa manewrowość i precyzja, nawet w trudnych warunkach terenowych
• Niski poziom drgań przenoszonych na ręce i ramiona, zwiększający komfort i bezpieczeństwo operatora
• Idealne do wykończenia wykopów, chodników oraz przejść między asfaltem a kostką brukową

Zarówno ZEN‑C, jak i ZEN‑L zostały wyposażone w rozwiązania ograniczające drgania przenoszone na operatora, co pomaga firmom wykonawczym i wypożyczalniom spełniać aktualne przepisy dotyczące drgań ręka–ramię, przy jednoczesnym utrzymaniu wysokiej wydajności pracy na budowie.

Ubijak skokowy: zastosowanie, zalety i ograniczenia

Ubijak skokowy zagęszcza grunt poprzez pionowe uderzenia (działanie udarowe), a nie poprzez wibracje powierzchniowe. Ta zasada działania sprawia, że urządzenie jest szczególnie skuteczne w sytuacjach, w których energia musi być skoncentrowana na niewielkiej powierzchni i przeniknąć w głąb gruntu, zwłaszcza na:

• Gruntach spoistych, takich jak iły i gliny
• Głębokich zasypkach wykopów
• Ograniczonych przestrzeniach roboczych, gdzie wymagana jest duża energia zagęszczania

Ubijak w pracach wykopowych: właściwy wybór

Ubijak skokowy jest praktycznie niezbędny, gdy:

• Szerokość wykopu jest ograniczona, co często występuje przy sieciach instalacyjnych (woda, gaz, kanalizacja, przewody elektryczne)
• Wykop jest głęboki, co wymaga zagęszczania kolejnych warstw zasypki
• Grunt jest gliniasty, ilasty lub silnie zawilgocony — czyli w warunkach, w których sama wibracja nie zapewnia odpowiedniego zagęszczenia

W takich zastosowaniach ubijak umożliwia:

• Warstwowe zagęszczanie gruntu, zazwyczaj w warstwach 10–30 cm
• Pracę bardzo blisko ścian, rur, fundamentów i innych konstrukcji bez utraty skuteczności
• Minimalizację ryzyka długoterminowego osiadania, szczególnie pod drogami i powierzchniami obciążonymi ruchem

Zalety ubijaków skokowych

• Bardzo dobra skuteczność zagęszczania na dużą głębokość w gruntach spoistych i w warunkach podwyższonej wilgotności
• Wyjątkowa manewrowość w bardzo ciasnych lub trudnodostępnych przestrzeniach
• Skoncentrowana siła uderzenia, umożliwiająca precyzyjną i bezpieczną pracę wokół wrażliwych elementów, takich jak rury, studzienki czy krawędzie konstrukcji

Ograniczenia

• Niska wydajność na dużych, otwartych powierzchniach, gdzie lepiej sprawdzają się płyty lub walce wibracyjne
• Większe obciążenie fizyczne dla operatora, wynikające z konieczności kontrolowania pracy maszyny
• Zazwyczaj wyższy poziom drgań przenoszonych na ręce i ramiona w porównaniu z nowoczesnymi płytami wibracyjnymi — konieczne jest kontrolowanie czasu ekspozycji oraz stosowanie dobrych praktyk ergonomicznych

Ubijaki ENAR PH

Do prac w wykopach oraz w ograniczonych przestrzeniach ENAR oferuje serię ubijaków PH, zaprojektowanych z myślą o niezawodnej pracy w trudnych warunkach gruntowych.

• Kompaktowe maszyny (ok. 73–81 kg), łączące wytrzymałość, niezawodność i łatwe manewrowanie na placu budowy
• Napędzane silnikami benzynowymi 4‑suwowymi lub silnikami diesla, wyposażone w lekką i odporną na zużycie stopę ubijającą
• Trzystopniowy system filtracji powietrza, idealny do pracy w zapylonych zasypkach wykopów oraz mieszankach gruntów niespoistych i spoistych
• Konstrukcja zapewniająca niskie koszty eksploatacji i konserwacji, a także wysoki komfort pracy operatora dzięki zrównoważonemu ruchowi skokowemu i redukcji hałasu poprzez optymalne umiejscowienie zbiornika paliwa

Zalecane zastosowania: zasypywanie wykopów, zagęszczanie gruntu wokół fundamentów oraz prace w trudnodostępnych i ograniczonych przestrzeniach, gdzie wymagane jest precyzyjne i głębokie zagęszczenie.

Jak wybrać odpowiednią maszynę do swojego projektu

Po omówieniu podstaw, poniżej przedstawiamy praktyczny przewodnik pomocny przy wyborze właściwego sprzętu ENAR bezpośrednio na placu budowy.

Rodzaj gruntu, grubość warstwy i dostępność terenu

1) Określ dominujący rodzaj gruntu

• Grunty niespoiste (żwir, piasek, kruszywa łamane)

→ Priorytet: płyty wibracyjne (ZEN, ZEN‑L, ZEN‑C) lub — na większych powierzchniach — walec wibracyjny REN 655.

• Grunty spoiste (glina, ił)

→ Priorytet: ubijak PH, opcjonalnie z użyciem płyty wibracyjnej do wykończenia lub wyrównania warstwy.

2) Dobierz sprzęt do grubości warstwy

• Ubijaki skokowe: zwykle 10–30 cm warstwy zagęszczane stopniowo
• Jednokierunkowe płyty wibracyjne (ZEN, ZEN‑L, ZEN‑C): 15–30 cm warstw luźnych, zależnie od materiału i wydajności maszyny
• Płyty wibracyjne rewersyjne (TEN 25 / 30 / 35 / 45): grubsze warstwy, idealne do podbudów i kruszyw wymagających dużej energii zagęszczania
• Walec wibracyjny REN 655: grubość warstw zgodna z projektem inżynieryjnym i regulowana poziomem wibracji

3) Weź pod uwagę dostępność terenu i ograniczenia placu budowy

• Wąskie wykopy (< 40 cm) oraz bardzo ograniczone przestrzenie → ubijaki PH
• Szersze wykopy lub trudny dostęp w ogrodach → ZEN‑L lub ZEN‑C
• Tarasy przydomowe i ścieżki piesze → ZEN lub ZEN‑L
• Lekkie drogi, parkingi i chodniki → TEN 35 / TEN 45 jako warstwa nośna + REN 655 do wykończenia asfaltu

Komfort operatora, ergonomia i kontrola drgań

Przepisy BHP obowiązujące w całej Europie wymagają coraz bardziej rygorystycznego monitorowania ekspozycji na drgania ręka–ramię (HAV):

• Wartość działania (action value): 2,5 m/s²
• Wartość graniczna (limit value): 5 m/s² w ciągu 8‑godzinnego dnia pracy

W praktyce oznacza to, że wykonawcy oraz wypożyczalnie sprzętu powinni wybierać:

• Maszyny wyposażone w uchwyty antywibracyjne i certyfikowane niskie poziomy HAV (ZEN‑C, ZEN‑L, TEN 35, TEN 45)
• Cichsze urządzenia, takie jak ubijaki PH z akustycznie osłoniętym zbiornikiem paliwa oraz płyty TEN o obniżonym poziomie hałasu
• Rozwiązania ergonomiczne, obejmujące zintegrowane kółka transportowe, dobrze rozmieszczone uchwyty oraz płynne systemy sterowania

Cyfrowe zarządzanie flotą z ENAR TrackPro

System ENAR TrackPro — dostępny w ubijakach PH oraz walcu REN 655 — wspiera nowoczesne zarządzanie flotą i sprzętem, umożliwiając:

• Dokładne rejestrowanie godzin pracy maszyny
• Planowanie przeglądów i konserwacji
• Monitorowanie warunków eksploatacji i sposobu użytkowania

Dzięki temu TrackPro jest wyjątkowo wartościowym narzędziem zarówno dla wypożyczalni sprzętu, jak i wykonawców, którzy koncentrują się na wydajności, pełnej kontroli kosztów i śledzeniu wykorzystania sprzętu.

Rekomendowane maszyny ENAR według rodzaju pracy

Podsumowanie

Wybór między płytą wibracyjną, ubijakiem skokowym a walcem wibracyjnym ostatecznie sprowadza się do trzech kluczowych parametrów:

• Rodzaj gruntu
• Grubość warstwy
• Dostępność terenu i ograniczenia robocze

Opierając się na gamie produktów ENAR — ubijakach PH do prac w wykopach, płytach wibracyjnych ZEN / ZEN‑L / ZEN‑C do gruntów niespoistych i mieszanek, płytach rewersyjnych TEN 25 / 30 / 35 / 45 do grubszych warstw wymagających większej energii zagęszczania oraz walcu REN 655 do dużych powierzchni i asfaltu — możesz skutecznie pokryć zdecydowaną większość potrzeb w zakresie zagęszczania gruntu spotykanych na współczesnych placach budowy.

Wszystkie maszyny ENAR projektowane są z wyraźnym naciskiem na wydajność, ergonomię pracy operatora oraz zgodność z aktualnymi przepisami dotyczącymi bezpieczeństwa i drgań, co pomaga wykonawcom, firmom inżynieryjnym i wypożyczalniom sprzętu osiągać spójne rezultaty przy jednoczesnym spełnianiu współczesnych wymagań technicznych i regulacyjnych.
