Wie verdichtet man eine Betonplatte, um Risse zu vermeiden?

Ob Hausboden, Garagenplatte oder Industrieboden – das Szenario ist oft dasselbe: Man möchte schnell arbeiten, den Beton verteilen, kurz mit der Innenrüttler-Nadel („Poker“) verdichten … und einige Wochen später treten Risse, Hohlstellen, Kiesnester an den Kanten oder hohl klingende Fliesen auf.

Sehen wir uns an, wie man die Verdichtung von Betonplatten einfach und reproduzierbar beherrscht – mit ENAR-Lösungen, die für Baustellen optimiert sind.

Warum ist das Verdichten einer Betonplatte unverzichtbar?

Fertigbeton kommt gut dosiert und homogen auf die Baustelle. Dennoch enthält er Luft und Hohlräume, die beim Mischen, Transport und Einbau entstehen.

Die Verdichtung erfüllt mehrere entscheidende Funktionen:

• Erhöhung der Dichte: Unter Vibration verflüssigt sich der Beton, die Zuschläge ordnen sich neu, Luft steigt an die Oberfläche und Hohlräume füllen sich mit Mörtel. Ergebnis: dichterer, widerstandsfähigerer und weniger durchlässiger Beton.
• Sicherstellung der Bewehrungsüberdeckung: Frischer Beton umfließt besser die Bewehrung, verbessert die Haftung zwischen Stahl und Beton und reduziert das Risiko vorzeitiger Korrosion.
• Saubere Oberflächen: An Plattenrändern oder Balkenkanten verhindert korrekte Verdichtung Fehlstellen, Löcher und Kiesnester, die teure Nacharbeiten erfordern.
• Erhöhte Dauerhaftigkeit: Dicht verdichteter Beton widersteht besser dem Eindringen von Wasser, Tausalzen und Frost-Tau-Wechseln – besonders kritisch in vielen Regionen.

Technische Richtlinien weisen darauf hin, dass die Verdichtung bei konventionellem Beton obligatorisch ist.

Die Risiken unzureichender Verdichtung

Fehlende oder mangelhafte Verdichtung führt zu sichtbaren Mängeln und versteckten Schäden:

• Kiesnester und Fehlstellen: Hohlräume mit schlecht umhüllten Zuschlägen, oft an Plattenrändern, bei Stützen oder Aussparungen sichtbar.
• Übermäßige Porosität: Zu viele Hohlräume erhöhen die Durchlässigkeit und die Anfälligkeit für Karbonatisierung, Chloride und Frost-Tau-Wechsel.
• Verlust an Festigkeit: Schlecht verdichtete Bereiche werden zu strukturellen Schwachpunkten. Prüfungen zeigen, dass mangelhafte Verdichtung die Druckfestigkeit und Dauerhaftigkeit erheblich reduziert.

Risse und Mikrorisse:

• Plastische Schwundrisse, verstärkt durch eingeschlossene Luft
• Oberflächenmikrorisse
• Fliesen oder Beschichtungen, die hohl klingen oder sich ablösen

Wann sollte verdichtet werden? Den richtigen Zeitpunkt erkennen

Best Practice: Unmittelbar nach dem Einbau verdichten, während die Platte gefüllt wird und immer vor Beginn des Erstarrens.

Wichtige Punkte:

• Verdichten in Streifen oder Zonen: Ersten Streifen einbauen, verdichten, abziehen, dann zum nächsten übergehen – mit korrekter Überlappung.
• Nie Beton verdichten, der bereits ansteift: Spätes Nachverdichten kann die innere Struktur zerstören und die Festigkeit mindern.

Sonderfälle:

• Sehr fließfähiger Beton (S4/S5, selbstverdichtend): Einige Innenplatten können ohne Poker-Verdichtung eingebaut werden, gemäß Normen und Herstellerempfehlungen. Beton-Abziehbohlen (Rüttelbohlen) sorgen dann für Nivellierung und leichte Oberflächenverdichtung.
• Dicke Platten >15 cm: Kombination aus Innenrüttler (Poker) + Rüttelbohle, um unverdichtete Tiefenzonen zu vermeiden.

Temperatur, Witterung und Erstarrungszeit

Das Wetter beeinflusst die Verdichtung erheblich.

Hohe Temperaturen (Sommer, Hitze, trockener Wind):

• Schnellere Erstarrung, rasche Wasserverdunstung, kürzere Verdichtungszeit.
• Höheres Risiko plastischer Schwundrisse bei unzureichender Verdichtung und Nachbehandlung.
• Vorbereitung ist entscheidend: Team bereit, Innenrüttler in gutem Zustand, Arbeit nach Zonen organisiert, schnelle und effiziente Verdichtung. Hochfrequenz-Innenrüttler von ENAR helfen, die Platte vor dem Verlust der Verarbeitbarkeit zu verdichten.

Kälte oder nahe 0 °C:

• Verzögerte Erstarrung, aber Wasser kann gefrieren, sich ausdehnen und innere Schäden verursachen.
• Korrekte Verdichtung reduziert eingeschlossene Luft und verbessert die Frost-Tau-Beständigkeit, sofern die Regeln für Betonieren bei Kälte eingehalten werden.

Wind, Regen, direkte Sonneneinstrahlung:

• Wind + Sonne = zu schnelles Austrocknen der Oberfläche, Mikrorisse bei fehlender Verdichtung und Schutz.
• Starker Regen nach der Verdichtung kann die Zementhaut auswaschen: Zeitplan und Schutz anpassen.

Schritt-für-Schritt-Anleitung zur Verdichtung einer Betonplatte

Organisation der Baustelle und Streifeneinteilung:

• Streifenbreite an die Länge der Rüttelbohle anpassen (z. B. 2–4 m für ENAR QX oder QZ).
• Fugen, Abläufe, Aussparungen einplanen.

Teamaufteilung:

• 1 Bediener mit Innenrüttler (Poker)
• 1 mit Rüttelbohle
• 1 mit Rechen/Glätter
• 1 an Mischer/Pumpe

Beton vorbereiten:

• Geeignete Konsistenz (meist S3/S4 für Platten)
• Kein zusätzliches Wasser (führt zu Entmischung und Rissen).

Einbau:

• Bei Platten von 12–15 cm in einer Lage einbauen und sofort verdichten.

Eintauchtiefe und Rückzugsgeschwindigkeit des Innenrüttlers:

• Durchmesser: 45–65 mm für übliche Platten.
• Abstand: Überlappung sicherstellen; ca. 30–40 cm zwischen den Punkten bei 45 mm Poker.
• Tiefe: Senkrecht über die gesamte Plattendicke eintauchen; bei zwei Lagen ca. 10 cm in die untere Schicht eindringen.
• Dauer: 5–15 Sekunden pro Punkt; stoppen, wenn Beton sich setzt, Blasen verschwinden, glänzende Zementhaut erscheint und das Geräusch stabil wird.
• Rückzug: Langsam und senkrecht; niemals horizontal ziehen.
• Abschluss mit Rüttelbohle: Verdichtet die Oberfläche bis ca. 15–18 cm, nivelliert und hinterlässt eine gleichmäßige Zementhaut. ENAR-Bohlen (QX, QZ, HURACÁN) mit 200 mm Aluminiumprofil und Längen von 1,5 bis 5 m.

Häufige Fehler vermeiden

• Unterverdichtung: zu wenige Durchgänge oder zu schnell → Kiesnester, Porosität, geringe Festigkeit.
• Überverdichtung: zu lange an einer Stelle → Entmischung, schlechte Homogenität.
• Falsche Technik: Schräges Eintauchen, horizontales Ziehen, Berühren der Bewehrung.
• Ignorieren sensibler Bereiche: um Stützen, Rohre, Fugen, dichte Bewehrung.
• Verdichten von Beton, der nicht verdichtet werden darf: selbstverdichtender oder dekorativer Beton.
• Falsche Gerätewahl: Poker zu klein (langsam, schlechte Qualität) oder zu groß (schwer zwischen Bewehrung).

Wie prüfen, ob eine Platte korrekt verdichtet ist?

Während des Einbaus:

• Oberfläche: Blasen verschwinden, Beton setzt sich, dünne glänzende Zementhaut erscheint.
• Reaktion des Innenrüttlers: Geräusch verändert sich, Vibration wirkt „voll“.
• Stabilität: leichte Fußspur verschwindet nach dem Abziehen mit der Rüttelbohle.

Nach dem Erhärten:

• Sichtprüfung: gleichmäßige Kanten, keine Kiesnester.
• Hammerprobe: voller Klang, keine hohlen Stellen.
• Langfristig: minimale Risse, Beläge haften gut.

Wie sichern Sie Ihre Ergebnisse? ENAR-Empfehlungen

Für Baustellen mit hohen Anforderungen an Produktivität und Qualität vereinfacht die Kombination aus Innenrüttler + Rüttelbohle die Ausführung:

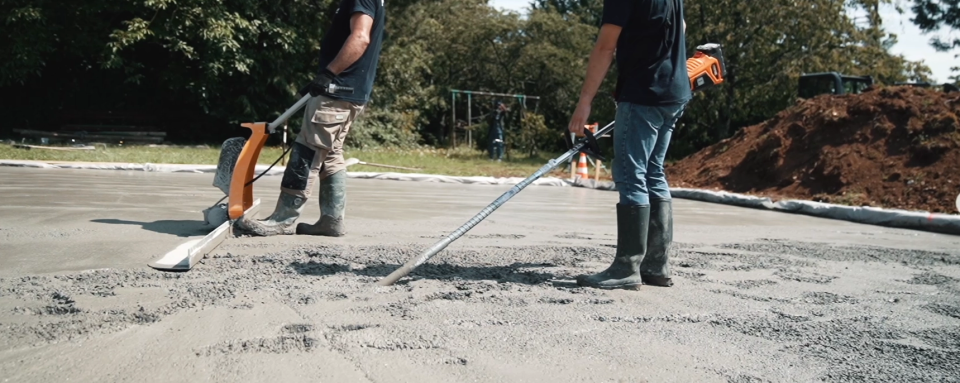

• Innenverdichtung: tragbarer Elektro-Innenrüttler wie ENAR FOX mit AX-Pokern (40–58 mm) für Hausplatten, Garagen, Terrassen, kleine Böden. Für mehr Freiheit (Innenbereiche, städtische Baustellen, kabellos) bietet die E-BATT-Serie (SPYDER E-BATT, VPB E-BATT, VIB-BAR E-BATT) akkubetriebene Hochfrequenzverdichtung.
• Oberflächenbearbeitung: leichte ENAR-Rüttelbohlen (QX, TORNADO, QZ) für Platten von 1,5–4 m; für große Flächen HURACÁN bis 5 m Breite mit robustem Profil und erhöhtem Motor.

Die Kombination aus richtig dimensioniertem ENAR-Innenrüttler und passender Rüttelbohle sorgt für dichte, langlebige und optisch einwandfreie Platten – mit weniger Nacharbeit und geringeren Servicekosten.
