Wybierz idealną igłę wibracyjną: wszystko, co musisz wiedzieć.

W tym artykule wyjaśniamy, jak średnica igły wibracyjnej wpływa na promień działania urządzenia i jak wybrać odpowiedni typ w zależności od struktury, którą należy zagęścić: słupy, ściany lub płyty.

Zanim jednak przejdziemy do kryteriów wyboru igły, ważne jest, aby zrozumieć, jak działa cały system. Wibrator do betonu składa się z trzech głównych elementów:

Silnik lub źródło energii: Może być elektryczny (trójfazowy, jednofazowy lub akumulatorowy), pneumatyczny lub spalinowy (benzynowy lub dieslowski). Odpowiada za generowanie mocy potrzebnej do działania wibratora.

Przeniesienie: Łączy silnik z igłą i przekazuje wygenerowaną energię. Jego długość może wynosić od 0,5 m do 16 m.

Igła wibracyjna: To element, który wprowadza się do betonu i który generuje oscylacje umożliwiające zagęszczanie. Średnica igły waha się od 25 mm do 100 mm. Istnieje opcja igły z gumową końcówką, zalecana do pracy w wąskich miejscach, ponieważ pomaga uniknąć uszkodzeń szalunków i innych elementów.

Igła wibracyjna przekazuje oscylacje do betonu, zmniejszając tarcie wewnętrzne między cząstkami. To tymczasowo upłynnia mieszankę, umożliwiając betonowi:

• Idealne dopasowanie do zbrojenia i form.
• Penetrację trudno dostępnych miejsc.
• Usuwanie powietrza w postaci pęcherzyków na powierzchnię.

Jak wybrać igłę wibracyjną do betonu?

Właściwy wybór średnicy igły wibracyjnej jest kluczowy dla skutecznego zagęszczania betonu. Wybór ten bezpośrednio wpływa na jakość strukturalną, wykończenie powierzchni, wysiłek operatora i trwałość konstrukcji.

Aby wybrać odpowiedni wibrator, należy wykonać następujące kroki:

• Odstęp między zbrojeniem określa maksymalną średnicę igły, którą można zastosować. Należy pamiętać, że igła oscyluje podczas pracy, dlatego należy pozostawić margines bezpieczeństwa, aby uniknąć uderzeń w szalunki.
• Wysokość konstrukcji określa wymaganą długość przeniesienia. Zaleca się użycie przeniesienia co najmniej o 1 metr dłuższego niż głębokość, na którą należy wprowadzić igłę. Jeśli wymagane są długości powyżej 6 metrów, należy zastosować wibratory wysokiej częstotliwości.
• Dostępny typ napędu również wpływa na wybór. Zazwyczaj jest to napęd elektryczny, ale jeśli nie ma dostępu do zasilania, można zastosować silnik spalinowy (benzynowy lub dieslowski), akumulatory lub sprężarkę powietrza.

Po określeniu średnicy wibratora, długości przeniesienia i typu napędu można wybrać najbardziej odpowiedni sprzęt do danego zastosowania.

Wybór odpowiedniej igły wibracyjnej jest kluczowy dla skutecznego zagęszczania betonu. Proces ten nie tylko poprawia wydajność na budowie, ale także bezpośrednio wpływa na jakość strukturalną zagęszczanego elementu.

Prawidłowe wibrowanie, wykonane odpowiednią igłą, pozwala na:

• Usunięcie powietrza uwięzionego w mieszance, zmniejszając ryzyko pustek.
• Poprawę wytrzymałości i trwałości stwardniałego betonu.
• Unikanie pęknięć i wad powierzchniowych, które mogą zagrozić integralności strukturalnej.
• Zapewnienie jednorodnej mieszanki z równomiernym rozkładem kruszywa i zaprawy.

Średnica, amplituda i promień działania: kluczowe aspekty wyboru igły wibracyjnej

Jednym z najważniejszych czynników przy wyborze igły wibracyjnej jest jej średnica, ponieważ określa ona zarówno objętość betonu, który można zagęścić, jak i promień działania. Ważne jest również zrozumienie, jak działa amplituda drgań, ponieważ bezpośrednio wpływa na skuteczność procesu.

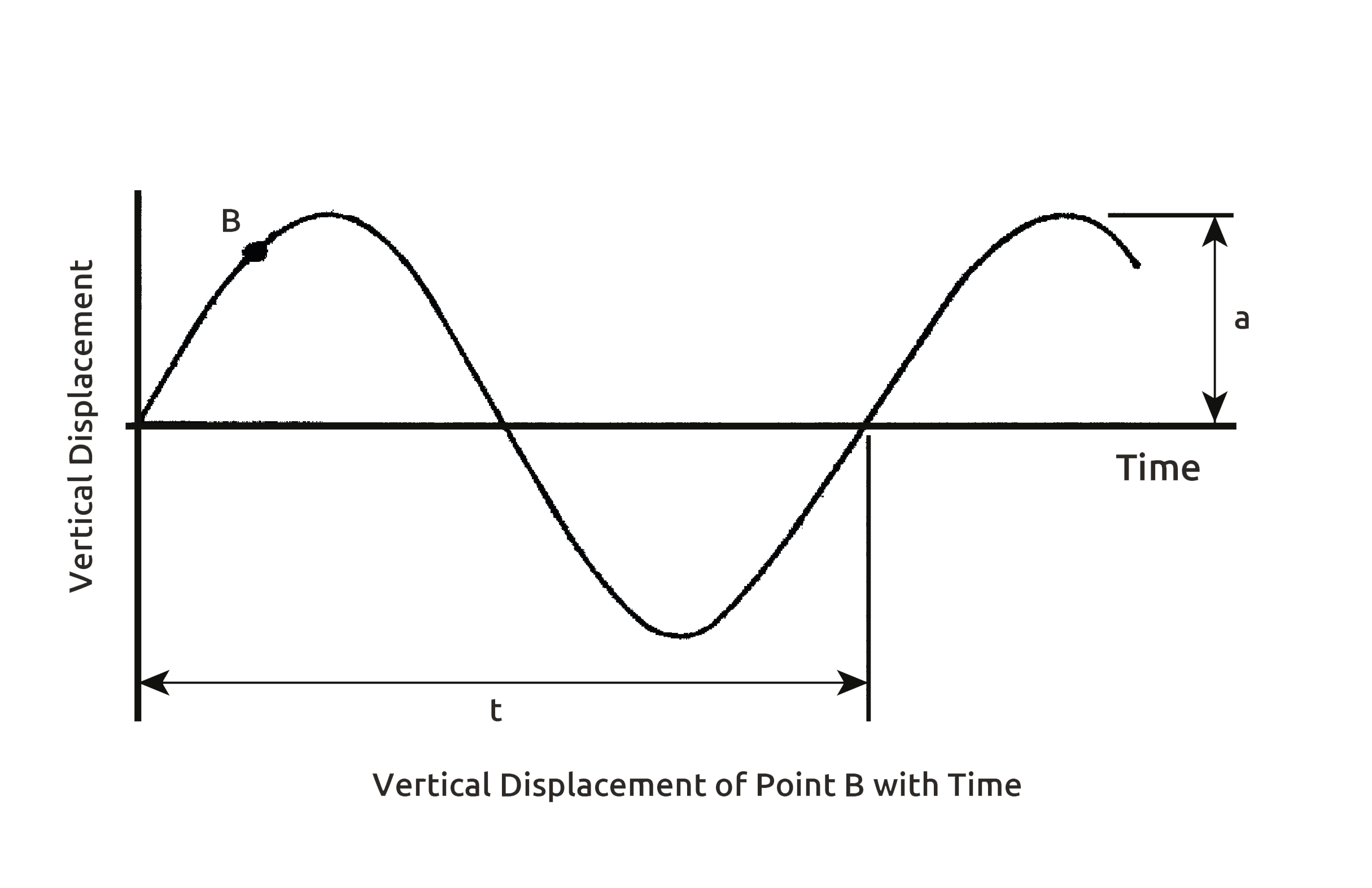

Co to jest amplituda igły wibracyjnej?

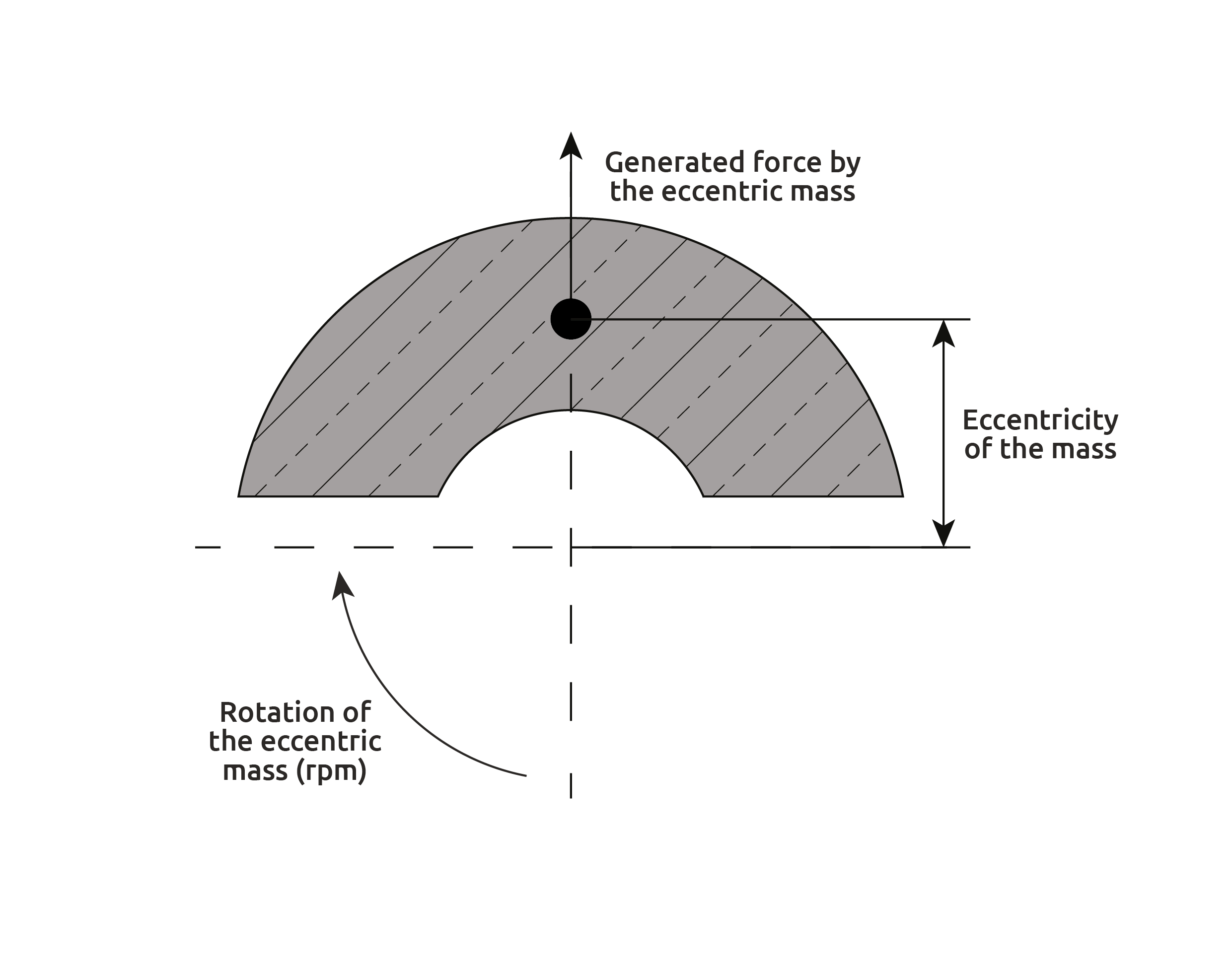

Amplituda to maksymalne odchylenie igły od pozycji neutralnej podczas wibracji. Wibracje te są generowane przez masę mimośrodową obracającą się z dużą prędkością wewnątrz głowicy, powodując ruch oscylacyjny.

Czynniki wpływające na amplitudę:

• Jest proporcjonalna do masy mimośrodowej i jej mimośrodowości.
• Jest odwrotnie proporcjonalna do wagi igły: im lżejsza, tym większa amplituda.
• Tłumienie w betonie: rzeczywista amplituda zmniejsza się po wprowadzeniu igły do mieszanki.

Co to jest promień działania wibratora?

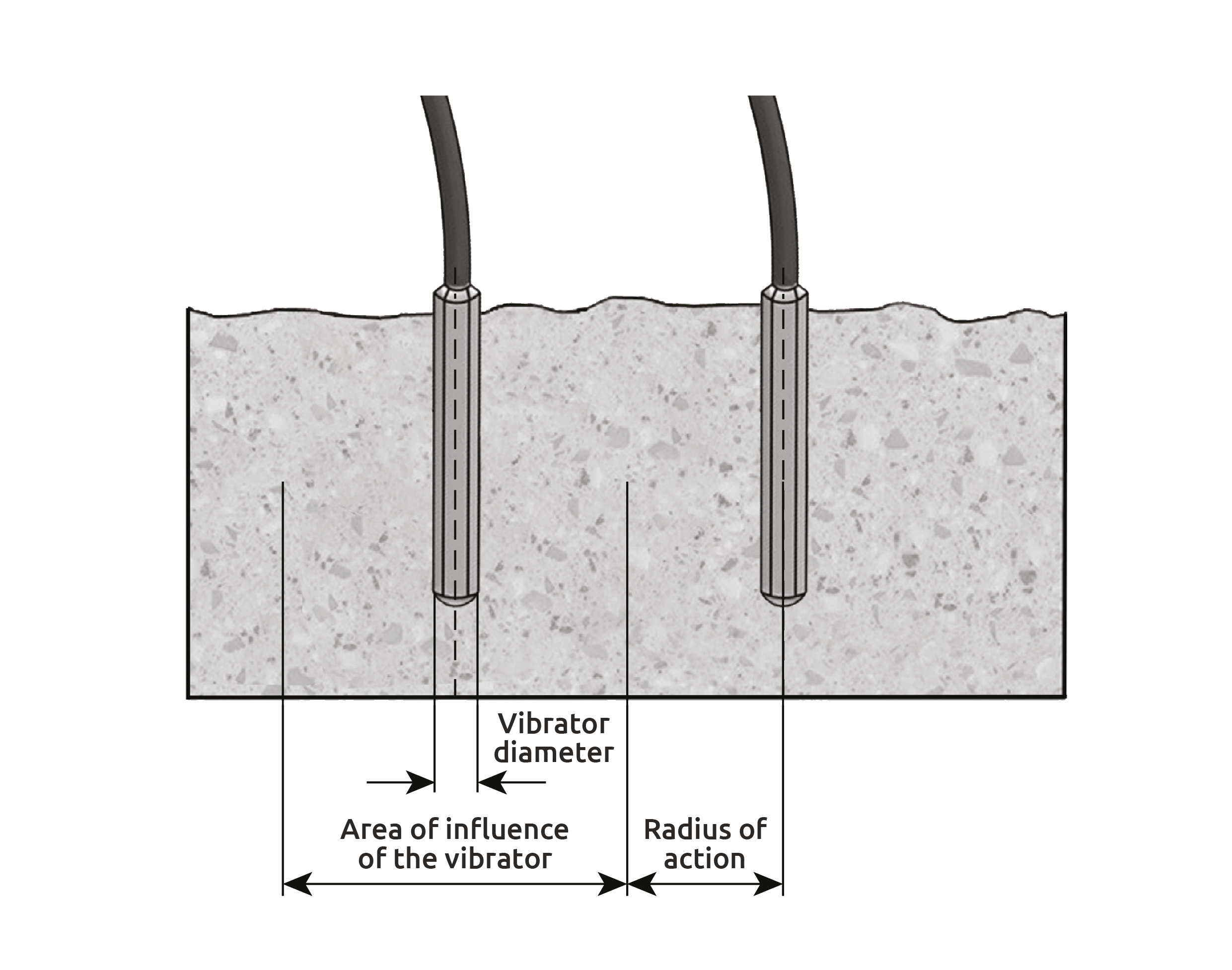

Promień działania wibratora to odległość od igły do punktu, w którym oscylacje przestają mieć wpływ na masę betonu. Poza tym promieniem beton nie jest odpowiednio zagęszczony.

Jak mierzyć promień działania na budowie? Praktyczny sposób to:

• Wprowadzenie pionowego pręta żelaznego (∅20 mm) do betonu.
• Aktywacja wibratora w pobliżu pręta.
• Obserwacja, do jakiej odległości od wibratora pręt zapada się pod wpływem drgań.
• Punkt, w którym pręt przestaje się zapadać, wyznacza granicę promienia działania.

Innym sposobem identyfikacji promienia działania jest obserwacja wyglądu betonu: prawidłowo zagęszczona strefa będzie gładka i błyszcząca, podczas gdy niezagęszczona strefa będzie miała niedoskonałości.

Promień działania jest bezpośrednio związany ze średnicą igły wibracyjnej. Zasadą ogólną jest, że odległość między punktami wibracji powinna wynosić od 6 do 10 razy średnicę igły, w zależności od rodzaju betonu (bardziej suchy lub płynny).

Wibrator należy wprowadzać w odstępach 1,5 raza promienia działania, tak aby wpływ każdego punktu wibracji się pokrywał i zapewniał pełne zagęszczenie betonu.

Wybierz igłę wibracyjną w zależności od rodzaju konstrukcji

Każda konstrukcja wymaga specyficznej konfiguracji, aby zapewnić skuteczne zagęszczanie i uniknąć wad.

Ogólna zasada mówi, aby używać największego możliwego wibratora, który można wprowadzić, aby uzyskać większą wydajność.

Słupy (30x30 – 40x40 cm)

• Średnica igły: 25–40 mm
• Promień działania: 20–30 cm

Zalecenia:

• Używaj igieł o małej średnicy, aby ułatwić dostęp między zbrojeniem.
• Upewnij się, że długość igły pozwala dotrzeć do podstawy słupa.

Ściany

• Średnica igły: 40–50 mm
• Promień działania: 30–40 cm

Zalecenia:

• Wybierz igły o średnim rozmiarze dla równowagi między wydajnością a manewrowością.
• Długość igły powinna być dostosowana do wysokości ściany.

Płyty i fundamenty

• Średnica igły: 60–75 mm
• Promień działania: 40–50 cm

Zalecenia:

• Używaj igieł o dużej średnicy, aby szybko pokryć duże powierzchnie.
• Długość igły może być krótka, ponieważ zazwyczaj nie jest wymagana głębokość.

Wniosek: jak wybrać idealną igłę wibracyjną

Aby prawidłowo wybrać igłę wibracyjną, należy wziąć pod uwagę następujące czynniki:

• Rodzaj konstrukcji: słupy, ściany lub płyty wymagają różnych konfiguracji.
• Objętość betonu do zagęszczenia: wpływa na wymaganą średnicę i moc.
• Dostępność miejsca do wibrowania: określa długość i manewrowość igły.
• Odpowiednia częstotliwość i średnica: zapewniają jednorodne i bezbłędne zagęszczenie.

Dobry wybór nie tylko poprawia efektywność na budowie, ale także zapewnia jakość strukturalną betonu. Nie lekceważ znaczenia dobrej igły wibracyjnej – to klucz do uzyskania profesjonalnych i trwałych rezultatów.
