Vibrateurs Externes pour Béton : Efficacité et Précision dans la vibration

Une vibration correcte du béton est essentielle pour garantir la résistance, la durabilité et la qualité de finition de toute structure. Bien que les vibrateurs internes soient la solution la plus courante, certaines situations rendent leur utilisation impossible. Dans ces cas, les  vibrateurs externes  deviennent l’alternative idéale.

Quand utiliser un vibrateur externe ?

Les vibrateurs externes sont particulièrement utiles dans les situations suivantes :

• Armatures denses ou de formes complexes empêchant l’utilisation de vibrateurs internes.
• Sections basses ou ouvertures étroites où l’accès est limité.
• Finitions de surface de haute qualité, sans défauts visibles.
• Éléments préfabriqués, tels que les moules, silos ou réservoirs.
• Hauteurs de mur supérieures à la portée de la vibration interne.
• Zones fortement armées, nécessitant une distribution uniforme de la vibration.

Points clés à considérer avant de choisir un vibrateur externe

Avant de sélectionner l’équipement adapté, il est essentiel de prendre en compte :

• Le type de produit à fabriquer et les caractéristiques du béton.
• Le design et le matériau des moules.
• La capacité du moule à être équipé de vibrateurs externes.
• Le poids total à vibrer (moule + béton + armatures).
• Les plans ou croquis techniques du moule pour une planification correcte.
• L’utilisation de vibration interne, externe ou combinée.

Fréquence de vibration : 3000 tr/min ou 6000 tr/min ?

La vitesse de rotation des masses excentrées (tr/min) influence directement la qualité de la vibration :

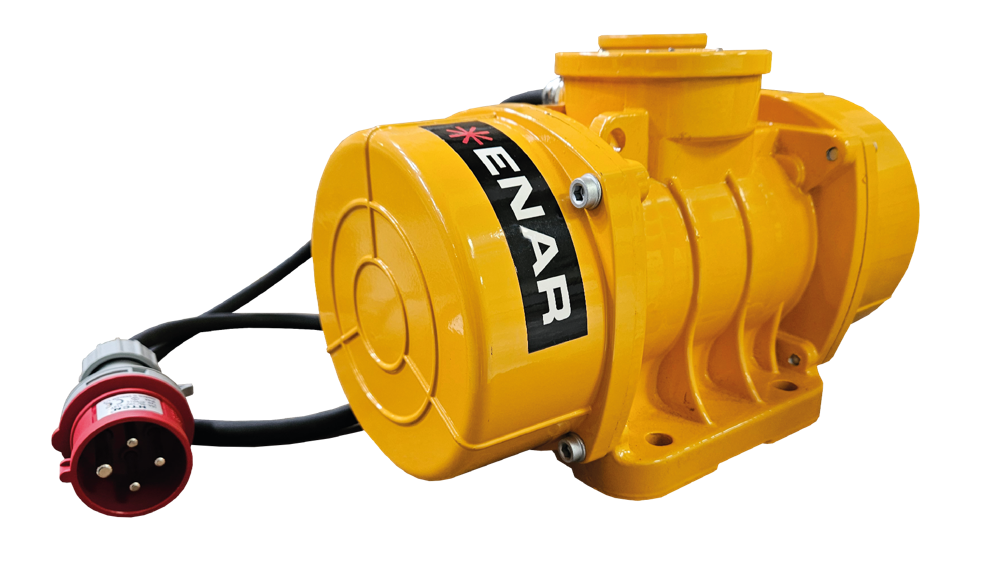

• 3000 tr/min : adaptée aux applications standards. VET/VEM: voir le produit

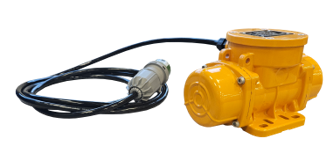

• 6000 tr/min : produit une vibration plus douce et fluide, idéale pour les finitions exigeantes ou les moules délicats. Ces modèles nécessitent un convertisseur de fréquence. VEAF: voir le produit

Le choix dépend du type de béton, de la géométrie du moule et du niveau de finition souhaité.

Gammes disponibles et réglage de la force centrifuge

Tous les modèles ENAR permettent d’ajuster la force centrifuge selon les besoins. En retirant les capots latéraux, on accède aux masses excentrées, qui peuvent être décalées pour modifier la force.

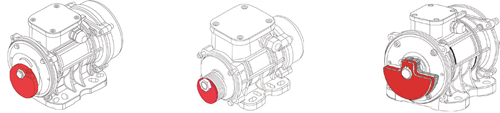

Il existe trois types de masses excentrées :

1. Masses rondes pleines
2. Masses amovibles
3. Masses en demi-lune pleines

⚠️ Important : Les masses excentrées doivent être réglées de manière symétrique des deux côtés du vibrateur pour garantir un fonctionnement équilibré.

Conseils pour une installation efficace

• Durée optimale de vibration : entre 2 et 3 minutes. Il est recommandé de faire des essais préalables. Si possible, observer le béton : la vibration doit s’arrêter lorsque les bulles d’air disparaissent et que la surface devient brillante et lisse.
• Portée de la vibration : entre 0,9 m et 1,5 m de rayon.
• Distribution efficace : il est préférable d’utiliser plusieurs vibrateurs de faible puissance plutôt qu’un seul très puissant.
• Couverture minimale : assurer au moins une rangée complète de vibrateurs.
• Combinaison avec vibration interne : si les deux sont utilisées, commencer toujours par la vibration interne.
• Fixation : les pinces doivent être ancrées dans les nervures du coffrage, là où la structure est la plus résistante.

Conclusion

Les vibrateurs externes sont un outil essentiel pour la vibration du béton lorsque les conditions du projet l’exigent. Connaître leurs applications, leurs configurations et les recommandations d’utilisation permet d’optimiser les résultats et de garantir des structures de haute qualité. Chez ENAR, nous continuons à miser sur des solutions techniques adaptées aux besoins réels du secteur.
